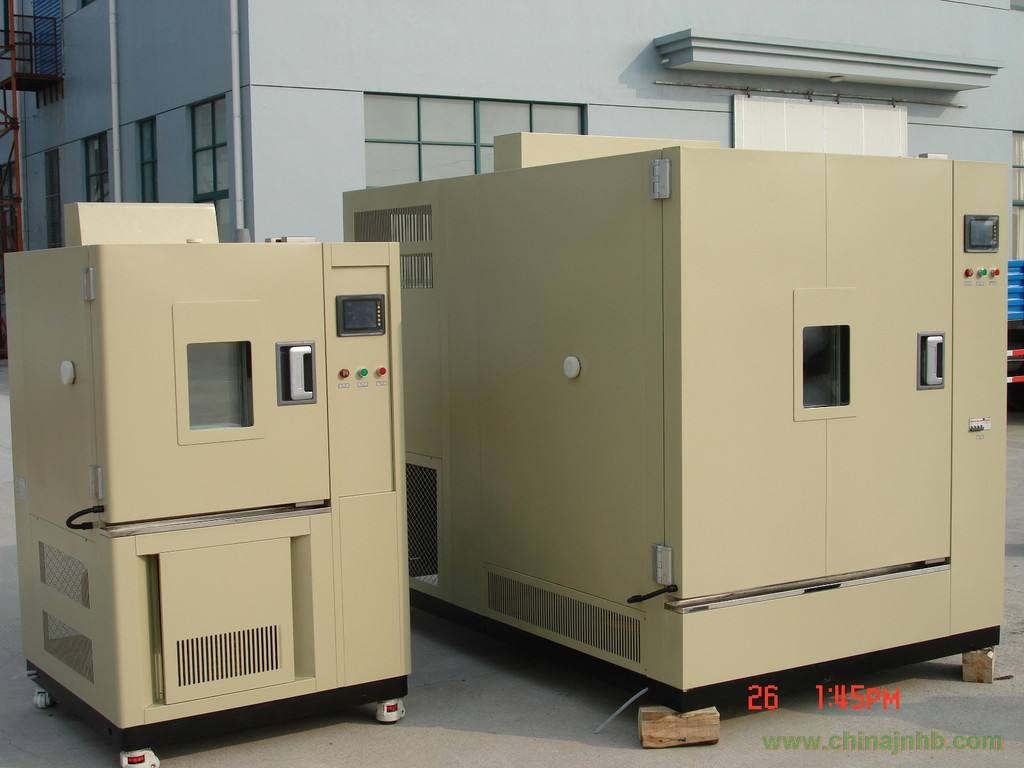

（PV）組件熱循環-濕凍-濕熱試驗箱

一、概述

XY-PV-GDJS熱循環濕凍濕熱試驗箱的作用是提供高溫、低溫、恒溫、恒濕、交變變化等試驗環境，并滿足IEC61215:2016、IEC61646：2008、IEC 61730-2004、UL1703等標準對試驗箱的要求。已為多家大型太陽能電池板組件企業，研發實驗室及副品供應商采用。可做太陽能光伏組件、電池片、光伏產品的高低溫循環、濕凍、濕熱（雙85）試驗。是主要用與光伏行業，及太陽能行業的必備測試設備，用于測試光伏組件，主要是單晶硅組件，地面用晶體硅光伏組件，地面用薄膜光伏組件等一系列的光伏組件進行試驗可以再現環境所產生的破壞，以評價其在一定的溫濕度條件下貯存和使用的適應性。本試驗室含試驗箱體、制冷除濕系統、水路系統、加熱系統、加濕系統、風道系統、溫濕度控制系統、安全保護裝置等

二、適用標準

2.1 IEC 61646：2008  薄膜太陽光電模塊測試標準

2.2 IEC 61215：2016  地面光伏(PV)模塊  設計質量和型式批準

2.3 IEC 61730：2016  光伏(PV)組件的安全鑒定

2.4 UL1703：2015     平板型太陽能組件安全認證標準

2.5 GB/T 9535：2006  地面用晶體硅光伏組件設計鑒定和定型

2.6 GB/T18911：2002   地面用薄膜光伏組件設計鑒定和定型

三、型號規格（按客戶要求定制）

四、技術指標

4.1溫度范圍：-50～+100℃

4.2溫度均勻度：≤±2℃

4.3溫度波動度：≤±0.5℃

4.4風速：2~9M/S（變頻可調）

4.5濕度范圍：30%～98%R?H

4.6濕度均勻度：±3% R.H （≥75%R.H），±5% R.H （≤75%R.H）

4.7濕度波動度：≤2.5%R?H

4.8溫濕度指示精度：溫度：0.1℃；  濕度：0.1%R.H

4.9升降溫速率： 1~3.5℃/min（滿足線性試驗要求），滿足變化速率不超過200℃/H

4.10設備總裝機容量：約15KW

4.11電源：AC380V±10%；50Hz/60Hz；三相五線制（國標）

五、試驗要求

5.1組件熱循環試驗：光伏組件在風速不低于2m?S-1的試驗空間內，溫度在-40℃±2℃和85℃±2℃之間循環，最高溫度與最低溫度間的變化速率不超過200℃/H,且在每個極端溫度下至少保持穩定10min,每一次循環時間不超過6小時

5.2組件濕冷（凍）試驗：在室溫下將光伏組件放入環境試驗箱內，使其與水平面的傾角不小于5度。關閉箱門，完成10次循環。最高和最低溫度應在所設定值的±2℃以內，室溫以上各溫度下，相對濕度應保持在設定值的±5%R?H以內

5.3組件濕熱試驗：在室溫下將光伏組件放入環境試驗箱內，使其與水平面的傾角不小于5度。關閉箱門，在下列嚴酷條件進行試驗:

試驗溫度：85℃±2℃

相對濕度：85%±5%

試驗時間：1000h

六、結構及主要配置

6.1試驗箱箱體為整體結構形式，制冷系統位于箱體下部或后部，控制系統位于試驗箱的右側面

6.2工作室一端的風道夾層內，分布加熱器、制冷蒸發器、除濕蒸發器、風葉等裝置

6.3試驗箱左側設有Ф25/50mm電纜孔，試驗箱為雙開門(防爆門鎖)，采用雙層耐老化硅橡膠密封

6.4箱門上設有觀察窗、防霜（防霧）裝置及可開關控制的照明燈

6.5工作室內壁采用SUS304不銹鋼拉絲板加工成型,壁面易于清洗

6.6外殼采用優質冷軋板加工成型，表面磷化清洗、靜電噴粉處理

6.7制冷系統選用原裝進口全封閉風冷泰康壓縮機組或半封閉水冷比澤爾壓縮機組

6.8保溫隔熱層采用硬質聚胺脂發泡及超細保溫棉

6.9不銹鋼翅片式電加熱器

6.10空氣循環裝置：內置循環風道及長軸通風機，使用高效的制冷機和能量調節系統

6.11冷凍系統:

6.11.1壓縮機: 法國”泰康”牌全密閉風冷式高效率復疊式壓縮機及德國“比澤爾”半封閉壓縮機組

6.11.2冷凝器: 風冷式或水冷式冷凝器

6.11.3蒸發器: 鰭片多段式自動負載容量調整

6.11.4制冷輔助件：膨脹閥，電磁閥；過濾器；壓力控制器；截止閥；油分離器等制冷配件均為進口件

5.11.5制冷劑：美國Dupont（杜邦）環保制冷劑R404a、R23

6.11.6降溫時啟動R404A 、R23，除濕時只啟動R404A（節能降耗）

七、控制系統

溫濕度控制儀表采用進口7.5英寸高清真彩液晶觸摸顯示屏+可編程微電腦PID控制SSR輸出運行，全進口超大液晶觸摸屏幕畫面，熒幕操作簡單，程式編輯容易

7.1精度:0.1℃(顯示范圍)

7.2解析度:±0.1℃

7.3感溫傳感器:PT100鉑金電阻測溫體

7.4控制方式:熱平衡調溫調濕方式;所有電器均采用(施耐德)系列產品

7.5溫濕度控制采用P.I.D+S.S.R系統同頻道協調控制

7.6具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定

7.7控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示

7.8具有100組程式、每組100段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分

7.9資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機

7.10具有RS-232或RS-485遠程通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能

7.11控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏

八、保護裝置

控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示

8.1缺項、相序保護

8.2加熱器、加濕器短路保護

8.3獨立工作室超溫保護

8.4過載保護

8.5風機漏電、短路保護

8.6壓縮機超壓保護

8.7加濕系統缺水、斷水保護

8.8壓縮機過載保護

8.9壓縮機油壓保護

8.10制冷線圈過壓保護

8.11安全可靠的接地裝置

九、質量保證

9.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產

現場安裝調試設備，并為客戶培訓操作使用人員

9.2在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修

9.3對保修期外的產品，我公司提供長期的技術服務

9.4售后服務響應時間：24小時內響應
