除霧器用來分離煙氣所攜帶的液滴。在吸收塔內，由上下二級除霧器（水平式或菱形）及沖洗水系（包括管道閥門和噴嘴等）組成。經過凈化處理后的煙氣，在流經兩級臥式除霧器后，其所攜帶的漿液微滴被除去。從煙氣中分離出來的小液滴慢慢凝聚成較大的液滴，然后沿除霧器葉片往下滑落至漿液池。在一 級除霧器的上、下部及二級除霧器的下部，各有一組帶噴嘴的集箱。集箱內的除霧器清洗水經噴嘴依次沖洗除霧器中沉積的固體顆粒。經洗滌和凈化后的煙氣流出吸收塔，終通過煙氣換熱器和凈煙道排入煙囪。
除霧器本體除霧器本體由除霧器葉片、卡具、夾具、支架等按的結構形成組裝而成。

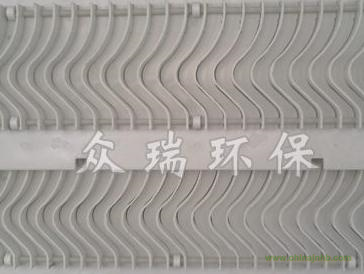

其作用是捕集煙氣呂中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。除霧器葉片是組成除霧器的基本、重要的元件，其性能的優劣對整個除霧系統的運行有著至關重要的影響。除霧器葉片通常由高分子材料(如聚丙稀、FRP等)或不銹鋼(如317L)2大類材料制作而成。除霧器葉片種類繁多。
除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。
除霧器的設計要素
1、除霧器是煙氣脫硫工藝中的關鍵設備，從除霧器的設計到除霧器的制造，都嚴格滿足煙氣脫硫系統運行工況的參數變化要求，將參數放大到惡劣運行工況時的高值。
2、除霧面積的計算要保證理論計算的1.4倍，因為它是除霧效率好壞的基礎，一般表現在除霧器的葉片片型（兩通道或三通道）、葉片寬度（或過流長度）、葉片布置數量。
3、除霧器沖洗系統非常關鍵，在工藝水平衡的條件下，沖洗方式的設定值接影響沖洗效果（包括沖洗開啟程序、水壓設定、噴嘴型式和布置等），沖洗效果好壞也直接影響除霧器的除霧效率。
4、臨界流速是整個煙氣脫硫工藝滿足除霧器除霧效率的計算依據，在此基礎上可以優化設計，以盡可能降低工程造價；除霧器在超過臨界流速的工況運行，增大帶水負荷，容易形成二次帶水。
5、對于煤質不穩定的運行工況，除霧器不僅要捕集含有漿液的液滴，也要捕集含有粉塵的液滴。
6、除霧器的組件要能保證當煙氣脫硫工藝發生聯鎖失誤而導致除霧器運行環境溫度達到120℃及以上時，且在連續運行20分鐘以上后除霧器單元變形而不脫落；或沖洗系統發生問題時，沖洗效果不好出現的葉片結垢、堵塞使除霧器發生過載而不脫落。這需要按惡劣運行工況的要求進行特殊設計，這一點是綠豐與其它除霧器制造商的重要區別。
管束除霧器安裝步驟：
先介紹除霧器性能保證，在正常情況下除霧器除霧效率可以通過出口煙氣霧滴濃度來判定，一般濃度是低于75mg/Nm3的；在壓降方面則不需要考慮除霧器前后所帶來的干擾，一般在煙氣負荷下除霧器系統的壓降在120Pa以下。
另外除霧器可以在80—95℃的高溫下正常工作，而且能夠承受的沖洗水壓為0.3MPa。沖洗噴嘴在設計時設計成了全錐形噴嘴，沖洗水的噴射角度為90—120度之間，噴射范圍很廣，因此可以保證葉片全部被覆蓋。
在安裝過程中一般需要有6個步驟：吊裝->安裝一層除霧器->安裝除霧器->安裝沖洗水管->廠家檢驗安裝質量。
