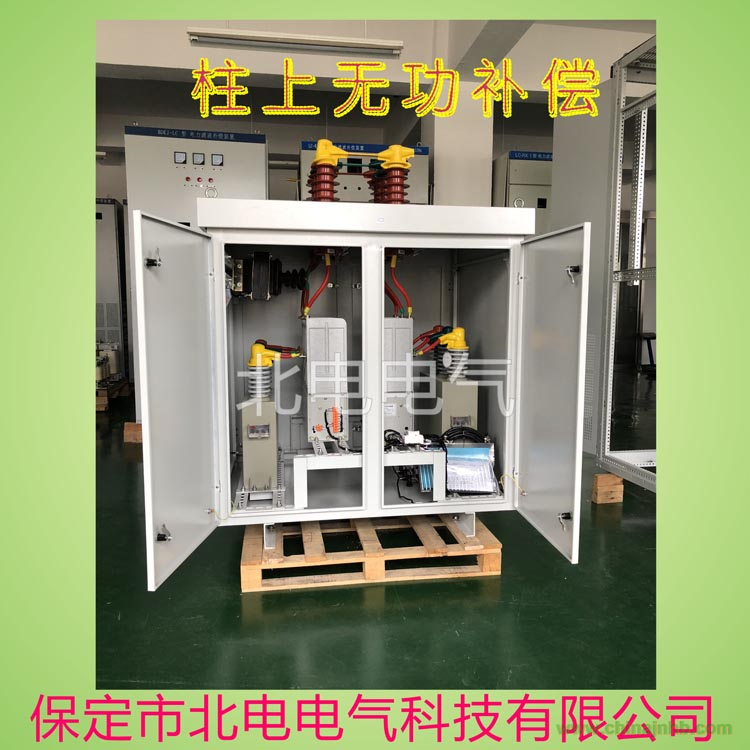

BDKJ-C型濾波補償裝置 高壓柱上無功補償箱
設備簡介
BDKJ-C型是保定市北電電氣科技有限公司自主研發的專用于6-10kV輸電線路無功補償的裝置，設備采用單片機為核心的微電腦動態補償控制器，抗干擾能力強，采集數據準確，輸出穩定，響應速度快；可根據電壓、時間、功率因數、無功等參數，通過自動控制器控制并聯電容器的投切，提高線路功率因數、降低線路損耗、改善電壓質量。且能在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。
功能特點：
1、裝置主要采用單片微機技術，采集計算線路的電流、電壓、有功、無功以及功率因數等數據，應用區域控制原理，控制投切電力電容器，實現無功功率自動補償，并使電網功率因數調節至最優狀態。
2、裝置支持無功功率的集中補償和分散大容量負荷（如大功率電機）的就地補償，用戶可以根據負荷的分散與集中程度，靈活地在系統中配置集中補償設備和就地補償設備。
3、 改善電能質量，減少電壓波動，提高電壓穩定性，功率因數可提高到0.95以上，使用戶線損降低可提高配電變壓器的承載效率，經濟效益明顯。
4、 采用高性能接觸器及綜合保護控制系統投切各補償支路，使設備操作簡單安全可靠。
5、 裝置具備過壓、欠壓、諧波、限時速斷、過流、不平衡電流、10min保護等微機保護功能，為裝置可靠運行提供的有力的保證。
6、 具有標準的RS485通訊接口，可以實現GPRS遠程監控和無線監控。
7、設備技術先進、可靠性高、維護量小、經久耐用。
技術規格
|
1、運行環境
|
|
海拔高度
|
2000米以下
|
|
環境溫度
|
-45℃ ～ +60℃
|
|
相對濕度
|
5% ～ 95%，無凝霜
|
|
防污等級
|
Ⅳ級
|
|
安裝場所
|
除火災、爆炸、水淹、強化學腐蝕等場所外的地方
|
|
2、主要技術參數
|
|
電壓等級
|
6kV或10kV
|
|
額定容量
|
50 -- 800kVar ；
|
|
補償方式
|
一動補、一靜補一動補；
|
|
控制方式
|
電壓無功控制、功率因數控制、電壓控制、時間控制、電壓時間控制；
|
|
保護功能
|
具有過流、速斷、過壓、欠壓、10min、不平衡電流等保護；
|
|
顯示功能
|
可以實時顯示線路電壓、電流、功率因數、無功功率、電容器投切情況等；
|
|
記錄功能
|
可記錄整點數據，動作數據，故障數據等；
|
|
通訊方式
|
具有標準的RS485通訊接口，可以實現GPRS遠程監控和無線監控；
|
|
放電時間
|
電容器內部裝有放電電阻，電容器與電源斷開后，能在10分鐘內由額定電壓的峰值降到75伏以下。
|
訂貨須知
用電負荷設備名稱及配電母線一次接線圖（負載功率）。
負荷電力設備系統狀況，如額定電壓、電流、功率因數、總電流變化范圍。
