布袋除塵器

除塵器的工作原理如下：含塵氣體由下部敞開式法蘭進入過濾室，較粗顆粒直接落入灰倉，含塵氣體經濾袋過濾，粉塵阻留于袋表，凈氣經袋

口到凈氣室，由風機排入大氣。當濾袋表面的粉塵不斷增加，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾

袋突然膨脹，在反向氣流的作用下，賦予袋表的粉塵迅速脫離濾袋落入灰倉，粉塵由卸灰閥排出。

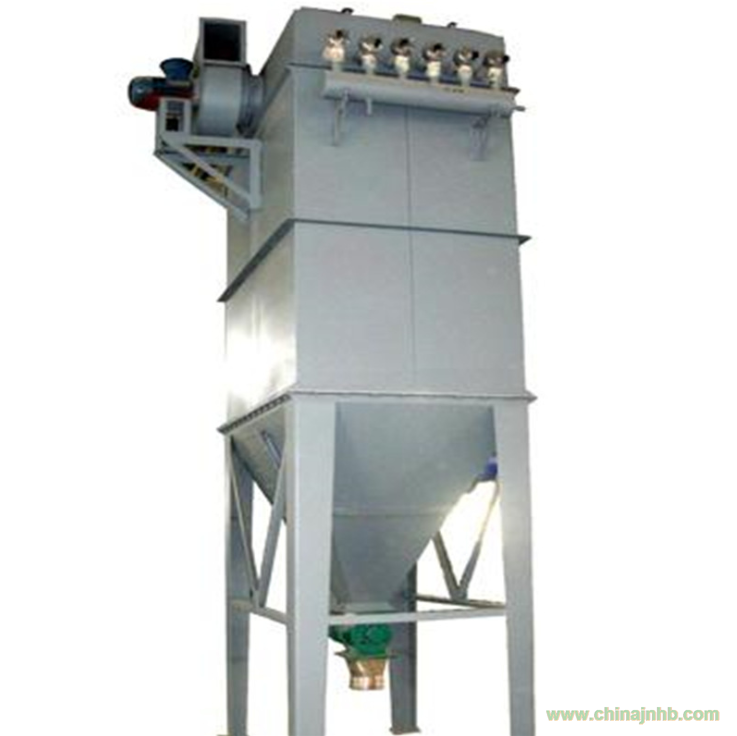

脈沖除塵器
除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。含塵氣體從除塵器的進風均流管進入各分室灰斗

，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾

袋進入上箱體，并經各離線閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值(一般設定為

1500Pa )時，由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉一室離線閥后，按設
定程序打開電控脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使濾袋內壓力聚增，將濾袋上的粉塵進行抖落(即使粘細粉塵亦能較徹底地清灰)至

灰斗中，由排灰機構排出。
旋風除塵器

旋風除塵器加設旁路后其工作原理是含塵氣體從進口處切向進入，氣流在獲得旋轉運動的同時，氣流上、下分開形成雙旋蝸運動，粉塵在雙旋

蝸分界處產生強烈的分離作用，較粗的粉塵顆粒隨下旋蝸氣流分至外壁，其中部分粉塵由旁路分離室中部洞口引出，余下的粉塵由向下氣流帶人灰

斗。上旋蝸氣流對細顆粒粉塵有聚集作用，從而提高除塵效率。這部分較細的粉塵顆粒，由上旋蝸氣流帶向上部，在頂蓋下形成強烈旋轉的上粉塵

環，并與上旋蝸氣流一起進入旁路分離室上部洞口，經回風口引入錐體內與內部氣流
匯合，凈化后的氣體由排氣管排出，分離出的粉塵進入料斗。
