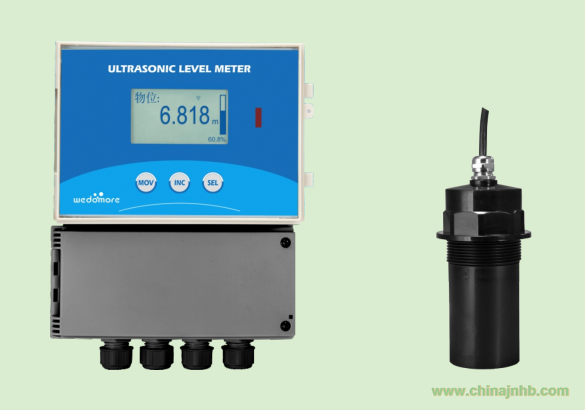

WDM 6900超聲波物位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回波由探頭接收并轉換為電信號。從超聲波發射到重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。通過減法運算就可得出物位值。由于溫度對聲速具有影響，所以儀表應測量溫度，以修正聲速。
技術指標
1 分辨率： 1mm
2 測量誤差：0.2%（滿量程）
3 模擬信號輸出：一路DC4-20mA電流
4 繼電器輸出： 上限、下限報警和控制（物位或距離）
可設定高位、低位或雙高位、雙低位，及故障報警等
5 繼電器數量：6個可選
6 繼電器規格： 5A 250VAC/30VDC
7 數字通信：RS485通信，標準MODBUS協議
8 供電電源：
直流：DC24V（±5%） 0.2A
交流：AC220V（±20%） 0.1A
9 檢測周期：1秒（可調）
10外型尺寸：186X183X126mm
