橫河AXF200G-E1AL1N-BD21-21B電磁流量計
橫河AXF200G-E1AL1N-BD21-21B電磁流量計日本橫河YOKOGAWA
規格：
AXF分離型傳感器 AXF一體型 AXFA14轉換器 AXFA11轉換器
公稱通徑 2.5~2600mm
(0.1~104in.)
[取決于模具類型] 2.5~400mm
(0.1~16in.)
[取決于模具類型] 適用管徑2.5~400mm
(0.1~16in.) 適用管徑2.5~2600mm
(0.1~104in.)
用途 普通型，防爆型，
衛生型，潛水型 普通型，防爆型，
衛生型 普通型，防爆型 普通型
流體溫度 -40～160℃ (-40~320℉)
(衛生型 -10~160℃ (14~320℉)) - 40～130℃ (-40~266℉)
(衛生型 -10~130℃ (14~266℉)) - -
環境溫度 -40~60℃ (-40~140℉) [取決于儀表型號]
精度 0.35% of rate (可選 0.2% of rate)
流體
電導率 1μS/cm以上(取決于管徑和流體條件)
襯里 特氟龍PFA/陶瓷/聚氨酯橡膠/
EPDM橡膠/天然軟質橡膠
[取決于儀表型號] - -
過程連接 Wafer，法蘭，衛生型過程連接
(Clamp[Tri-clamp，DIN，ISO]，Union thread[DIN，ISO SMS]，Butt-weld)，等 - -
信號電纜長度 - - 100m
(330ft) 200m
(660ft)
顯示器 - 多行背光LCD(全點陣)
自診斷 電極污染診斷，空管，線圈斷線診斷等
報警信息 顯示報警信息和相應對策(英語、德語、法語、意大利語、西班牙語、日語)
勵磁方式 雙頻勵磁: 管徑 2.5~400mm，
脈沖直流勵磁: 管徑 500~2600mm，
增強的雙頻勵磁(可選): 管徑 25~200mm
防爆型 ATEX，F(xiàn)M，CSA，IECEx，TIIS -
選配件 可更換式電極，可旋轉接線盒(轉換器)，襯里表面鏡面處理(PFA/陶瓷)，特殊密封墊圈等

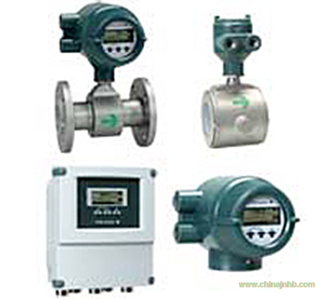

橫河AXF電磁流量計
ADMAG AXF電磁流量計采用了雙頻勵磁。增強雙頻勵磁最近更多用于處理要求較高的情況。
AXF具有多項使用方便的功能；如電極粘污程度診斷功能，紅外線開關可在不打開蓋的情況下設置參數，且能夠改變現場電氣連接的方向。
AXF現場總線型電磁流量計具有基于FOUNDATION?現場總線的規格，通過更高級別的通信能力實現更加靈活的儀表配置，并且通過多點接線節省電纜，達到降低成本的目的。
產品介紹
AXF系列流量計是基于數十年現場經驗實踐研發的產品，不僅耐用，而且易于操作。
可更換電極和電極粘污度診斷功能的結合大大提高了系統可維護性。
AXF采用能消除流體噪音的“雙頻勵磁法”和為惡劣環境下使用新增的可選“增強型雙頻勵磁法”，確保系統穩定性和快速響應。
注：“雙頻勵磁法”是橫河電機株式會社的專利技術。
基本技術規格
勵磁方式
標準雙頻勵磁
增強型雙頻勵磁
輸入信號
一路狀態輸入：無源觸點
負載電阻≤200Ω（通）、≥100kΩ（斷）
輸出信號
一路電流輸出
一路脈沖輸出
一路警報輸出
兩路狀態輸出
通訊信號
BRAIN或HART通訊信號
指示器
全點陣液晶顯示器
防護
IP67，NEMA4X，JIS C0920防水型
基本性能指標
重復性
示值的0.1%(V≥1m/s(3.3fy/s))
示值的0.05%+0.5mm/s(V<1m/s(3.3fy/s))
最大功耗
一體型流量計：12W
分離型傳感器：與AXF11配套：20W
與AXF14配套：12W
1.按尺寸區分:有直徑2600~2.5mm，并且可根據客戶的要求來設計,制作。可滿足客戶的特殊要求。
2.按連接方式區分：有法蘭連接型和夾持型。
3.按轉換器區分：有一體型和分離型。
4.按特殊用途區分：有潛水型和隔爆本安型等。
