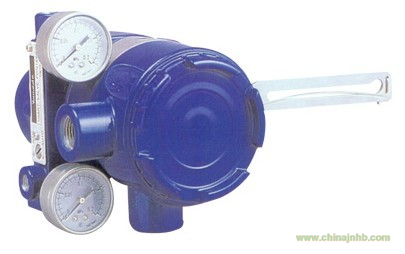

供應山武定位器AVP100-H 智能型

本定位器是防爆型或本安型、帶HART通訊協議的智能定位器。可適用于單作用、雙作用及直行程、角行

程調節閥。當用于雙作用執行機構時，需選配雙作用放大器。
AVP100-H
AVP100
AVP102-H
AVP102
AVP300-RSD3A
AVP300-RSD4A
AVP301-RSD3A
AVP301-RSD4A
YAMATAKE山武AVP100系列智能型電／氣閥門定位器AVP3000Alphaplus是基于微處理器技術上的智能
型電／氣閥門定AVP3000Alphaplus接受控制器傳送的直流信號控制閥門的開度。除此功能外，
AVP3000Alphaplus具有現場通訊，自動組態、自我診斷功能，極大提高工廠的生產效率。
YAMATAKE山武AVP100系列智能型電／氣閥門定位器
AVP3000Alphaplus是基于微處理器技術上的智能型電／氣閥門定AVP3000Alphaplus接受控制器傳送的直
流信號控制閥門的開度。除此功能外，AVP3000Alphaplus具有現場通訊，自動組態、自我診斷功能，極
大提高工廠的生產效率。
供應山武定位器AVP100-H 智能型 項目規格
1）適用執行機構：單／雙作用直行程執行機構；角行程執行機構
2）保護形式：FM本安認證；NEPSI本安認證
3）輸入信號：4～20mADC（可任意設定分程：zui小只需4mA的量程范圍）
4）輸出阻抗：300Ωmax／20mADC
5）流量特征：線性、等百分比、快開，用戶自定義特性（zui大能夠設定15段折線）
6）閥桿行程范圍：反饋桿旋轉角度±4°～±20°
7）手動操作：通過A／M切換開關進行
8）供氣壓力：140Kpa～700Kpa
9）空氣消耗量：4l／min［N］以下：氣源壓力140Kpa｛1.4kgf／cm2｝時，輸出50％時的穩定狀態，5l
／min［N］以下：氣源壓力280Kpa｛2.8kgf／cm2｝時，輸出50％時的穩定狀態，6l／min［N］以下：
氣源壓力500Kpa｛5.0kgf／cm2｝時，輸出50％時的穩定狀態，10l／min［N］以下：雙作用、氣源壓力
400Kpa，輸出50％的穩定狀態
10）氣源配管接頭：1／4NPT內螺紋
11）電氣配管接頭：1／2NPT內螺紋，FM本安型1／2NPT內螺紋，NEPSI本安型1／2NPT內螺紋
12）zui大處理空氣容量：110l／min［N］以上供氣壓力140Kpa時，250l／min［N］以上雙作用供氣壓力
400Kpa時
13）儀表使用氣源規格：固體顆粒zui大許用直徑不超過3μm，油份不允許含有油份，霧低于環境溫度10
℃
14）輸出平衡壓力：55±5％（無負荷，輸出壓力平衡時）
15）避雷性能：zui高電壓12KV；zui大電流1000A
16）環境溫度范圍（-40～80℃）：普通型，FM本安，NEPSI本全
17）環境濕度范圍：10～90RH
18）設定工具：SFC160或SFC260（SFC現場智能通訊器，軟件版本7.5以上）
19）型號：AVP100-P，AVP100-M，AVP100-H，AVP102
