污泥烘干機的工作原理過程
污泥烘干機可廣泛應用于活性污泥干燥、下水污泥干燥、石化污泥干燥、造紙污泥干燥、電鍍污泥干燥、市政污泥干燥等各種污泥及各種糟渣等高濕物料干燥。那么他的工作原理過程是怎樣的呢？濟寧東魯帶您了解一下。
工具/原料

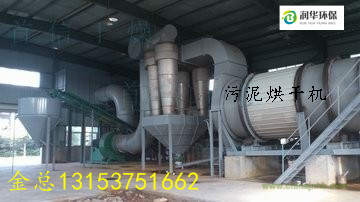

污泥烘干機主要由引風機、打散裝置、帶式上料機、進料機、回轉滾筒、熱源、帶式出料機、卸料器和配電柜構成。
污泥烘干機的工作區包括出料區、傾斜揚料板區、清理區、導料區構成。
步驟
1
污泥由給料機經溜槽進入烘干機內導料板上，隨著筒體的轉動，污泥被導至傾斜揚料板上即被提升到筒體的中心位置，逐漸灑落形成料幕，高溫氣流從中穿過，使污泥預熱并蒸發部分水分。
2
當污泥灑落、移動到活動的篦條式翼板上時，物料又與預熱過的篦條式翼板夾雜在一起，將熱量傳給物料，使部分水分蒸發。同時，翼板夾帶物料提起、灑落，重復多次，物料與熱氣流進行對流和接觸熱交換。同時埋在物料中的清掃裝置，也沿圓弧形揚料板的里側下滑，把揚料板內壁粘附的物料清掃下來。
3
當清掃裝置隨筒體轉過垂直線以后，又在圓弧揚料板背面拖動，將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動，使部分水分蒸發，污泥得到進一步干燥。
4
同時，清掃裝置對污泥團球也起到了打碎作用，提高了干燥速度，最后污泥干燥后變成低水分的松散物料，由出料口排出。
污泥烘干機技術參數
|
產品規格
（m)
|
處理能力（t/h)
|
電機型號→功率
(kw)
|
減速機型號
|
入料水分（%）
|
燃料煤熱值
|
出料水分
（%）
|
|
Φ1.2x10
|
2.5-3
|
M160M-6→7.5
|
ZQ350Ⅱ-25
|
60±5
|
≥5500
|
25±5
|
|
Φ1.5x14
|
7-9
|
Y180L-6→15
|
ZQ400Ⅱ-31.5
|
|
≥5500
|
|
|
Φ1.5x18
|
9.5-12
|
Y180L-6→15
|
ZQ400Ⅱ-31.5
|
|
≥5500
|
|
|
Φ1.8x14
|
12-17
|
Y200L-6→18.5
|
ZQ400Ⅱ-31.5
|
|
≥5500
|
|
|
Φ1.8x18
|
14-18
|
Y200L1-6→18.5
|
ZQ400Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.0x18
|
18-22
|
Y200L2-6→22
|
ZQ50Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.0x20
|
18-23
|
Y200L2-6→22
|
ZQ50Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.2x18
|
21-25
|
Y200L2-6→22
|
ZQ65Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.2x20
|
22-25
|
Y225M-6→30
|
ZQ65Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.4x20
|
25-29
|
Y225M-6→30
|
ZQ75Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.4x22
|
26-30
|
Y225M-6→30
|
ZQ75Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.6x20
|
28-33
|
Y250M-6→37
|
ZQ85Ⅱ-31.5
|
|
≥5500
|
|
|
Φ2.6x24
|
29-35
|
Y250M-6→37
|
ZQ85Ⅱ-31.5
|
|
≥5500
|
|
|
Φ3.0x20
|
45-50
|
Y280S-6→45
|
ZQ100Ⅱ-31.5
|
|
≥5500
|
|
