蓄能器

蓄能器是液壓氣動系統中的一種能量儲蓄裝置。它在適當?shù)臅r機將系統中的能量轉變?yōu)閴嚎s能或位能儲存起來，當系統需要時，又將壓縮能或位能轉變?yōu)橐簤夯驓鈮旱饶芏尫懦鰜恚匦卵a供給系統。當系統瞬間壓力增大時，它可以吸收這部分的能量，以保證整個系統壓力正常。

原理

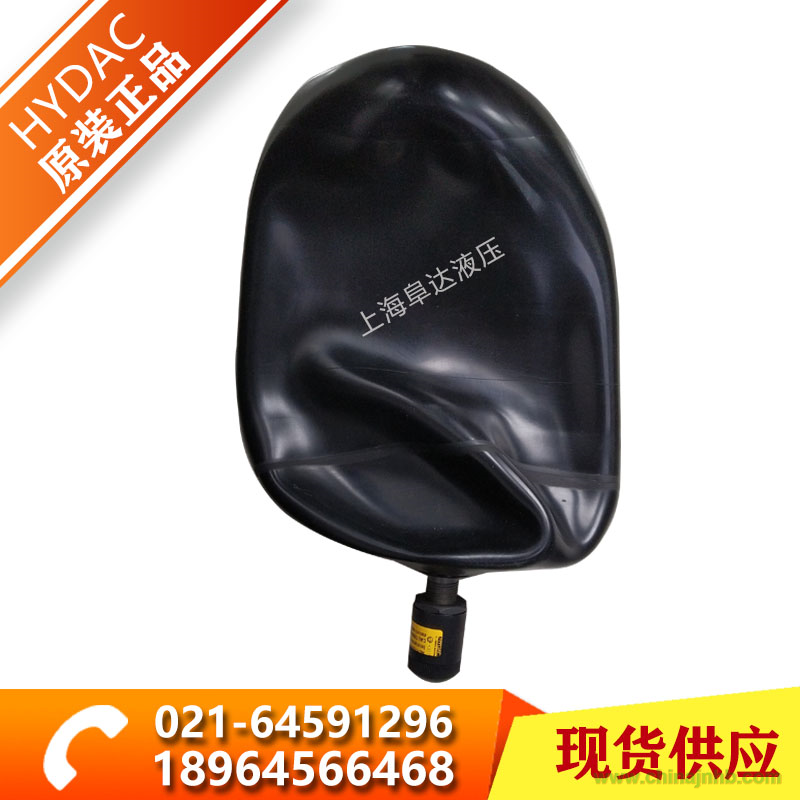

液壓油是不可壓縮液體，因此利用液壓油是無法蓄積壓力能的，必須依靠其他介質來轉換、蓄積壓力能。例如，利用氣體（氮氣）的可壓縮性質研制的皮囊式充氣蓄能器就是一種蓄積液壓油的裝置。皮囊式蓄能器由油液部分和帶有氣密封件的氣體部分組成，位于皮囊周圍的油液與油液回路接通。當壓力升高時油液進入蓄能器，氣體被壓縮，直到系統管路壓力不再上升；當管路壓力下降時壓縮空氣膨脹，將油液壓入回路，從而減緩管路壓力的下降。

分類

蓄能器按加載方式可分為

彈簧式

它依靠壓縮彈簧把液壓系統中的過剩壓力能轉化為彈簧勢能存儲起來，需要時釋放出去。其結構簡單，成本較低。但是因為彈簧伸縮量有限，而且彈簧的伸縮對壓力變化不敏感，消振功能差，所以只適合小容量、低壓系統（P≦1.0～1.2MPa），或者用作緩沖裝置。

活塞式

它通過提升加載在密封活塞上的質量塊把液壓系統中的壓力能轉化為重力勢能積蓄起來。其結構簡單、壓力穩定。缺點是安裝局限性大，只能垂直安裝；不易密封；質量塊慣性大，不靈敏。這類蓄能器僅供暫存能量用。

這兩種蓄能器因為其局限性已經很少采用。但值得注意的是，有些研究部門從經濟角度考慮在這兩種蓄能器的結構上做一些改進，在一定程度上克服了其缺點。比如國內某廠采用改進彈簧式蓄能器的結構。加大彈簧外徑（大于液壓腔直徑）、限定彈簧行程（將彈簧最大載荷限定在許用極限載荷以內）的方法提高了蓄能器的工作壓力和容量，降低了成本。

氣體式

它以波義爾定律（PVn=K=常數）為基礎，通過壓縮氣體完成能量轉化，使用時首先向蓄能器充入預定壓力的氣體。當系統壓力超過蓄能器內部壓力時，油液壓縮氣體，將油液中的壓力轉化為氣體內能；當系統壓力低于蓄能器內部壓力時，蓄能器中的油在高壓氣體的作用下流向外部系統，釋放能量。選擇適當?shù)某錃鈮毫κ沁@種蓄能器的關鍵。這類蓄能器按結構可分為管路消振器、氣液直接接觸式、活塞式、隔膜式、氣囊式等。
