型號：GJ941X
產品概述：
GJ941X電動管夾閥主要性能規范：適用溫度≤85℃適用介質：礦漿、磨料、干濕型粉塵類主要材質：鑄鐵、鋁合金。
產品特點：
1、無壓力、無堵塞、五泄漏、防水撞沖擊；
2、特別適用于含顆粒的液--固及氣--固二相流；
3、橡膠管套帶有前衛增強結構，耐磨、抗疲勞；
工作原理
管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。
主要性能規范：
|
適用溫度
|
適用介質
|
|
≤85℃
|
礦漿、磨料、干濕型粉塵類
|
主要零件材料：
|
名稱
|
材料
|
|
閥體
|
鋁合金
|
|
套管
|
橡膠
|
|
閥桿
|
鑄銅、碳鋼
|
|
壓桿
|
球墨鑄鐵
|
|
電動頭
|
組合件
|
|
托架
|
球墨鑄鐵
|
結構尺寸
產品可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)；電廠（FGD系統、除灰系統、煤輸送）；采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液)；化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
|
|
『GJ941X電動管夾閥』專業生產廠家，由本廠自主研發生產的【電動管夾閥】質量可靠、價格合理、服務完善。『GJ941X電動管夾閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【管夾閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
|
產品名稱
|

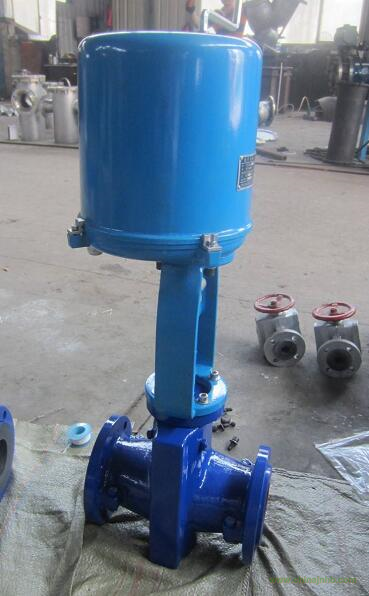

GJ941X電動管夾閥
|
|
產品型號
|
GJ941X
|
|
公稱通徑
|
DN50-400mm
|
|
壓力范圍
|
1.6MPa
|
|
閥體材質
|
鑄鐵、鋁合金、碳鋼、不銹鋼
|
產品概述：
GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
結構特點：
由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
工作原理：
通電后，電動執行器帶動閥桿工作，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
零件材料：
|
閥體
|
橡膠套管
|
大小閥桿
|
壓桿、手輪、拉桿
|
托架
|
|
鑄鐵,鋁合金,鑄鋼,不銹鋼
|
橡膠
|
鑄銅、碳鋼
|
鑄鐵
|
球磨鑄鐵
|
技術參數：
|
公稱通徑
|
適用溫度
|
公稱壓力
|
適用介質
|
|
DN25—150
|
小于85℃
|
1.0Mpa
|
礦漿、磨料、干濕性粉塵類
|
|
DN200~500
|
0.6Mpa
|
主要外型連接尺寸：
|
公稱
|
公稱
|
工作
|
L
|
L1
|
L0
|
D
|
D1
|
Z-Φ
|
H
|
電動裝置
|
|
通徑
|
壓力
|
壓力
|
型號
|
A
|
B
|
D0
|
kw
|
|
（DN）
|
（MPa）
|
（MPa）
|
|
25
|
0.6
|
0.6
|
160
|
124
|
31
|
115
|
85
|
4-14
|
|
ZA5-14
|
443
|
133
|
|
0.12
|
|
32
|
165
|
145
|
40
|
*140
|
100
|
4-18
|
|
|
|
|
|
|
|
40
|
190
|
157
|
50
|
*150
|
110
|
4-18
|
|
|
|
|
|
|
|
50
|
210
|
160
|
60
|
160
|
125
|
4-18
|
|
ZA10-18
|
552
|
425
|
|
0.25
|
|
65
|
250
|
199
|
74
|
180
|
145
|
4-18
|
|
ZA15-15
|
552
|
425
|
305
|
0.37
|
|
80
|
300
|
222
|
88
|
195
|
160
|
4-18
|
|
ZA30-18
|
552
|
425
|
305
|
0.75
|
|
100
|
350
|
250
|
106
|
215
|
180
|
8-18
|
|
ZA30-18
|
552
|
425
|
305
|
0.75
|
|
125
|
430
|
318
|
134
|
245
|
210
|
8-18
|
|
|
|
|
305
|
|
|
150
|
500
|
350
|
158
|
280
|
240
|
8-23
|
1000
|
|
|
|
|
|
|
200
|
0.4
|
0.4
|
650
|
446
|
206
|
335
|
295
|
8-23
|
1174
|
ZA14-18
|
766
|
390
|
305
|
1.1
|
|
250
|
800
|
516
|
256
|
*395
|
350
|
12-23
|
|
|
|
|
|
|
|
300
|
950
|
562
|
304
|
*445
|
400
|
12-23
|
|
|
|
|
|
|
|
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa
|
管夾閥安裝與維護：
1、本閥門在管道上任意安裝，沒有介質流向限制。
2、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。
3、膠管是管夾閥需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。
4、本閥門很少需要其他零件庫存，一般建議客戶購買本閥門的時候多備幾條膠管。
