現場顯示器羅斯蒙特751AM7I8BC

簡述

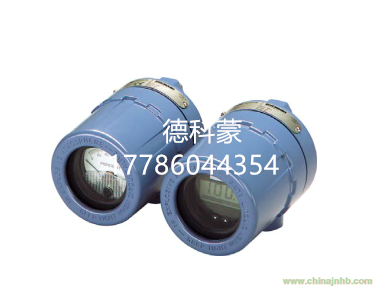

羅斯蒙特751現場信號指示器提供了顯示重要過程變量的方法。這些設備與任何兩線制變送器一起使用，可測量壓力、流量、液位或溫度等輸入變量。 羅斯蒙特指示器是難以查看集成式儀表的安裝的理想之選。

羅斯蒙特752指示器設計用于需要全天候性能的工業環境。這些設備抗振動、耐腐蝕，并且具有防爆或本質安全認證。 可訂購 LCD 儀表或模擬儀表，以滿足特定應用需求

特性
提供 LCD 或模擬量儀表
結構緊湊、堅固耐用，設計用于工業環境
提供防爆和本質安全認證
提供靈活的安裝選項

規范
數字顯示屏分辨率 0.05% 的標定范圍 ± 1 位
模擬條形圖分辨率 5.0% 的標定范圍
指示精度 0.25% 的標定范圍 ± 1 位
穩定性 每六個月  0.1% 標定范圍 ± 1 位
溫度影響 基于零度每 °C 0.01% 的標定范圍
                 在工作溫度范圍內，基于量程每 °C 0.02% 的標定范圍
相關產品
LCD 儀表
通過線性或平方根響應，可從 -999 的 4 mA 點到 9999 的 20 mA 點來組態 LCD 儀表。 顯示屏底部的 20 段條形圖直接表示 4-20 mA 信號。

更改 4 mA 和 20 mA 點非常簡單。 只需取下外殼和儀表蓋，然后按下儀表面板按鈕。 該儀表可以在外殼內以 90 度的增量旋轉，以便查看。

模擬儀表
模擬儀表提供幾個儀表標度選項，以適應 ± 2% 標定量程精度的特殊應用要求。 線性 0 到 100% 儀表標度足以應對大多數的測量應用。 流量變送器提供對數 0 至 100％ 流量標度。 作為可選項，用戶可指定特殊的儀表標度，以便直接讀出 psi、gph、°F、°C 或其他方便的工程單位。

直徑為 2? in. 的寬大儀表表面具有一個 2 in. 長的標度，以便讀取。 零點調整位于儀表面板上（取下外殼蓋即可看到）。 儀表可以在外殼內以 90 度的增量旋轉，以便查看。

現場顯示器羅斯蒙特751AM718BC
型號 產品描述
751 分體式信號顯示器

輸入信號
標準 A 4–20 mA 直流

儀表量程
M7(1) 特殊量程 LCD 顯示屏 （指定范圍、模式和工程單位）

I8 ATEX 本安

安裝架
標準 標準
B 用于在平面或 2 英寸管道安裝的安裝架

連接器
標準 標準
C 用于導線管連接件的 ?- 至 ? 英寸不銹鋼減徑管 ( 請參考圖 1)

規格
外殼規格
物理規格
結構材質

外殼
低銅鋁

油漆
聚氨酯

O 型圈
Buna N

儀表安裝架材質
Noryl? 塑料

電氣連接
3 極接線端子板，帶有 8-32 個鍍鎳黃銅螺柱端子，配有 3/4-14NPT 導線管。 ( 有不銹鋼 3/4 至 1/2 英寸減徑管選件 )

外殼保護等級
NEMA 4X 型。 CSA 4x 型。 IP66。

配重
僅顯示器： 1.8 公斤 (4 磅 )
顯示器加安裝架選件： 2.27 公斤 (5 磅 )

銘牌
按照客戶要求免費在顯示器上加裝銘牌。所有銘牌都為不銹鋼銘牌。標準銘牌永久固定到顯示器上。銘牌字符高度為 1.6 毫米 (1/16 英寸 ) 可根據要求提供用金屬絲固定的銘牌。

LCD 顯示表頭規格
功能規格
輸入信號
4–20 mA 直流

顯示
4 mA 點限值
-999 至 1000

量程限值
200 至 9999
4 mA 點和量程的和不得超過 9999。通過非交互式零電和量程調節按鈕調節。

顯示選項
標準顯示響應與 mA 輸入成線性關系。可選擇平方根或濾波響應選項。

過載限值
最高 666 mA

溫度限值
儲存
–40 至 85 °C (–40 至 185 °F)
工作
–40 至 70 °C (–40 至 185 °F)(1)
濕度限值
0 至 95% 相對濕度，無凝結

更新周期
750 毫秒

響應時間
對輸入變化的響應時間最長為兩個更新周期。若激活了濾波功能，則變化的顯示響應時間在九個更新周期之內。

壓降
典型值 0.7 Vdc，最大值 1.0 Vdc

性能規格
數字顯示分辨率
校準范圍的 0.05%，末位數 ± 1

模擬柱狀圖分辨率
校準范圍的 5.0%

顯示精度
校準范圍的 0.25%，末位數 ± 1

穩定性
六個月內保持校準范圍的 0.1%， ± 1

溫度影響
對于零點，每 1 °C 造成的影響為校準范圍的 0.01%
對于工作溫度范圍，每 1 °C 造成的影響為校準范圍的 0.02%

供電中斷
所有校準常數存儲在 EEPROM 存儲器中，不受斷電影響。

故障模式
LCD 表頭故障不影響變送器工作。

越下限 / 越上限顯示
輸入電流 < 3.5 mA：顯示空白
輸入電流 > 22.0 mA：顯示以滿量程值的 112.5% 或 9999 數值閃爍，以較小值為準。

物理規格
儀表尺寸
21/4 英寸直徑表盤，具有四個 1/2 英寸高字符。

模擬計規格

功能規格
輸入信號
? 4 - 20 mA 直流
? 10 - 50 mA 直流
? 40 - 200 mV
注：
對于電流表，最大串聯電阻為 10 歐姆。

儀表顯示
0 至 100% 線性量程
0 至 100% 流量量程
特殊可選范圍

過載限值
額定滿量程值的 150%，最長兩分鐘

溫度限值
–40 至 65 °C (–40 至 150 °F)

濕度限值
0 至 100% 相對濕度

零點調節
在表盤上有調節螺釘

性能規格
顯示精度
校準量程的 ±2%

溫度影響
在溫度限值范圍內的任一點，小于滿量程的 2%

物理規格
儀表尺寸
21/4 英寸直徑表盤，具有 2 英寸長標度
