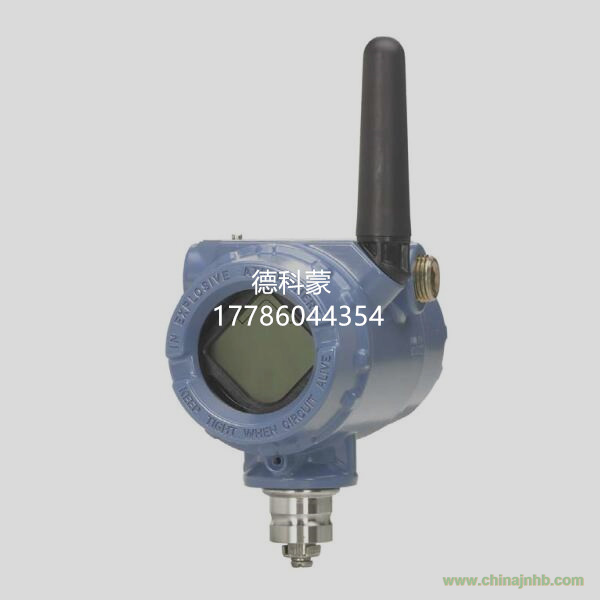

羅斯蒙特702無線離散變送器702DX22D1NAWA3WM1

概述
羅斯蒙特 702 無線離散變送器將各種非電動開關類型（如壓力、流量和液位開關）作為輸入。 它具有單通道或雙通道能力，可經濟地訪問因布線成本和缺乏輸入/輸出而未連接到控制系統的離散點


羅斯蒙特702無線離散變送器702DX22D1NAWA3WM1的特性和優勢

一種可提供雙離散輸入的直接安裝解決方案

單開關或雙開關邏輯輸入，適用于限位接觸和反向接觸應用

十分靈活，可滿足最苛刻的應用

自組織網絡提供豐富的數據信息，可靠性 > 99％

WirelessHART? 功能將 PlantWeb? 的全部優勢擴展到之前無法到達的位置

技術參數
離散輸入
單干觸點或雙 SPST 干觸點，單 SPDT 干觸點或滲漏檢測。為了保持本安等級，觸點必須限制為簡單開關或滲漏檢測。

開關閾值，測量選項代碼 22：
斷開 >1000 Ohm
閉合 <100 Ohm

開關閾值，測量選項代碼 32 和 42
斷開 >100K Ohm
閉合 <5K Ohm
瞬時離散輸入，測量選項代碼 32 和 42
檢測持續時間為 10 毫秒或更長的瞬時離散輸入。在每次無線更新時， 設備報告當前離散狀態和閉合–斷開周期的累計次數。
累積計數寄存器從 0 計至 999,999，然后復位為 0。

離散輸出，測量選項代碼 42
最大額定值： 26 Vdc, 100 mA
接通電阻：典型 1 Ohm

無線輸出
IEC 62591 (WirelessHART) 2.4 GHz DSSS。

天線的射頻功率輸出
外部 (WK 選項 ) 天線：最高 10 mW (10 dBm) EIRP
擴展范圍，外部 (WM 選項 ) 天線：最高 18 mW (12.5 dBm)
EIRP
高增益，遠程 (WN 選項 ) 天線：最高 40 mW (16 dBm) EIRP

就地顯示(1)
一體化 LCD 選件可以顯示離散狀態和診斷信息。顯示在每次無線更新時更新。

濕度限值
0–100% 相對濕度

無線更新速率，測量選項代碼 32， 42
1 秒至 60 分，可由用戶選擇

無線更新速率，測量選項代碼 22， 61
4 秒至 60 分，可由用戶選擇

結構材料
外殼
外殼 – 低銅鋁或不銹鋼
油漆 – 聚氨酯
蓋的 O 型圈 – Buna-N

接線端子與電源模塊包
PBT

天線
PBT/PC 集成式全向天線

導線管入口
1/2–14 NPT

重量
低銅鋁：
702，不帶 LCD – 2.0 公斤 (4.6 磅 )
702，帶 M5 LCD – 2.1 公斤 (4.7 磅 )
不銹鋼：
702，不帶 LCD – 3.6 公斤 (8.0 磅 )
702，帶 M5 LCD – 3.7 公斤 (8.1 磅 )

外殼保護等級 （702）
NEMA 4X 和 IP66/67。

規范
輸入 － 雙刀單擲開關或單刀雙擲開關
認證：FM、CSA、ATEX、IECEx
電源模塊使用壽命：
    ? 1 分鐘更新速率 － 8 年
    ? 10 分鐘更新速率 － 10 年
提供鋁制和不銹鋼外殼


備件和附件
00702-9010-0001 帶 UL 開關的通用安全淋浴 / 洗眼套件
00702-9010-0002 帶 UL 開關、用于保溫管的通用安全淋浴 / 洗眼套件
00702-9010-0003 帶 CSA 開關的通用安全淋浴 / 洗眼套件
00702-9010-0004 帶 CSA 開關、用于保溫管的通用安全淋浴 / 洗眼套件
