WJ11H WJ11Y WJ11F WJ61H WJ61Y WJ61F
WJ11H-150Lb WJ11Y-150Lb WJ11F-150Lb WJ61H-150Lb WJ61Y-150Lb WJ61F-150Lb
WJ11H-300Lb WJ11Y-300Lb WJ11F-300Lb WJ61H-300Lb WJ61Y-300Lb WJ61F-300Lb
WJ11H-600Lb WJ11Y-600Lb WJ11F-600Lb WJ61H-600Lb WJ61Y-600Lb WJ61F-600Lb (壓力等級 class150~1500Lb)
鍛鋼波紋管閥門 (不銹鋼波紋管截止閥)
美標磅級波紋管截止閥
鍛鋼波紋管閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。鍛鋼波紋管閥門有閘閥和截止閥兩種。

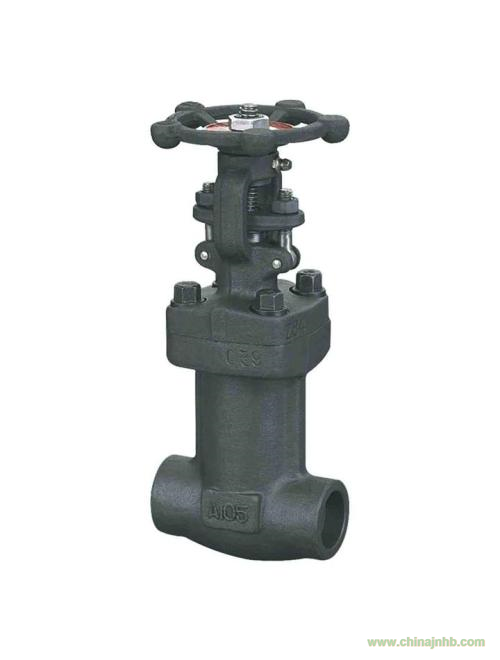

螺栓式閥蓋波紋管閥門
-
鍛鋼波紋管閥門設計結構和特征
-
波紋管閥門符合API 602，MSS-SP-118，BS5352和ANSI B16.34。檢驗與測試按API598，標準按MSS-SP-25。
【結構形式選用】
-
自定心壓板壓套式
-
螺紋、承插或?qū)附诱B接
-
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
-
整體式上密封座
-
承插端符合ASME B16.11
-
螺紋端符合（NPT）ANSI/ASME B1.20.1
-
明桿支架型（OS&Y）
-
閥桿帶注脂閥
-
雙重閥桿密封（波紋管與填料）
