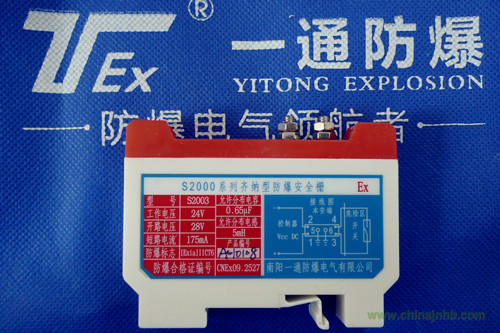

S2000系列防爆齊納安全柵
一．概述
S2000系列齊納安全柵能與各種現場的一次儀表組成本質安全防爆系統，用于現代化工業的自動化過程控制，廣泛地用于石化、煉油、冶金、醫藥、船舶等領域。可限制危險能量進入具爆炸性危險氣體環境的可靠設備。
二．結構與外型尺寸
S2000系列齊納安全柵采用兩種不同的外型和安裝尺寸，外殼由阻燃防弧塑料壓制成型，整個安全柵電路以阻燃環氧樹脂封裝在殼體內，各端子間的爬電距離、電氣間隙及材料的相對泄痕指數均符合GB 3836.4中的有關規定。外形尺寸：寬×高×厚＝85×64×16（mm）。
三．主要技術參數
S2000系列齊納安全柵技術參數表
型 號 工作電壓V 端電阻 防爆標志 防爆參數
(1-3)(2-4) Ω Uo(v) Io(mA) Po(Mw)
S2003 24V 180Ω 〔Ex(ia)IIBT6〕 28V 175mA UoIo/4
S2004 24V 310Ω 〔Ex(ia)IICT6〕 26V 97 mA UoIo/4
S2005 18V 170Ω 〔Ex(ia)IICT6〕 21V 140mA UoIo/4
S2006 12V 130Ω 〔Ex(ia)IICT6〕 14V 125mA UoIo/4
S2007 9V 90Ω 〔Ex(ia)IICT6〕 11V 145mA UoIo/4
S2008 0.6V 35Ω 〔Ex(ia)IICT6〕 4V 175mA UoIo/4
S2009 5V 40Ω 〔Ex(ia)IICT6〕 7.5V 265mA UoIo/4
S2014 24V 600Ω 〔Ex(ia)IICT6〕 27V 50mA UoIo
S2015 18V 310Ω 〔Ex(ia)IICT6〕 22V 77mA UoIo
S2016 12V 110Ω 〔Ex(ia)IICT6〕 15V 160mA UoIo
S2017 9V 160Ω 〔Ex(ia)IICT6〕 12V 85mA UoIo
S2022: 125Ω 〔Ex(ia)IICT6〕 26V 30mA UoIo/4
24V(1-5) 20mA(1-3)
9V(2-5) (1.4W+10Ω)(2-4)
注：（1）工作電壓允許上浮10％。下浮不限。
（2）Um＝250V AC/DC。
（3）對地漏電流小于等于5微安。
（4）Co、Lo值可按最小點燃曲線查得，組成本安防爆系統時，須另行確定。
典型用途：
S2003: 開關、變送器、繼電器。
S2004：報警器、開關、變送器。
S2005、S2006、S2007：熱電偶、熱電阻。
S2008: 信號傳輸。
S2009: 電源、信號。
S2014、S2015、S2016、S2017: 交直流供電、信號。
S2022: 電氣閥門、定位器、電氣轉換器。4－20mA溫度、
壓力、液位、物位變送器。
正常工作條件
環境溫度：－20oC至+40oC ；b.相對濕度： 小于百分之95 RH ; c. 大氣壓：80至110 Kpa ;
四．安全柵與一次儀表的配套要求
1. 安全柵應安裝在非危險區；
2. 導流條和機殼絕緣，各導流條之間要用線芯截面積4mm2以上的銅導線或電纜線相互連接；
3. 使用前請認真核對安全柵的型號、極性和工作電壓；
4. 禁止用兆歐表直接測量安全柵端子之間的絕緣。檢查系統線路時，必須斷開全部安全柵的接線；
5. 安全柵的本安端和非本安端的接線不允許接錯；
6. 一旦安全柵損壞，用戶不得自已修復，應及時更換；
7. 本安防爆系統的基本組合條件為：
Uo 小于等于 Uì；Io 小于等于Iì；Co 大于等于 Cp + Cì； Lo 大于等于 Lp + Li
其中：Uo為最高輸出電壓; Io為最大輸出電流; Co為最大負載電容; Lo為最大負載電感;
Ui為一次儀表允許的最高輸入電壓; Ii為一次儀表允許的最大輸入電流; Ci為一次儀表的最大內部等效電容; Li為一次儀表的最大內部等效電感; Cp為連接導線（或電纜）允許的最大分布電容; Lp為連接導線（或電纜）允許的最大分布電感.
五.安裝與接地
1. 安裝方式有兩種；
2. DIN標準導軌（35mm）安裝，直接將安全柵卡接到DIN導軌上；
3. 導流條安裝：在寬20mm的銅排上，橫向鉆兩個間距11.5mm、孔徑為Φ4.5mm的安裝孔，將安全柵兩接地螺栓插入擰緊，并將銅排可靠接地；
4. 接線端子序號： 非本安端子為1、2； 本安端子為3、4；
安全柵接地圖見圖
六．其它事項
1.安全柵出廠時配有：產品合格證、使用說明書；
2.用戶定貨時應注明安全柵型號、工作電壓、漏電流。
3.如有特殊要求，可特殊定做。
