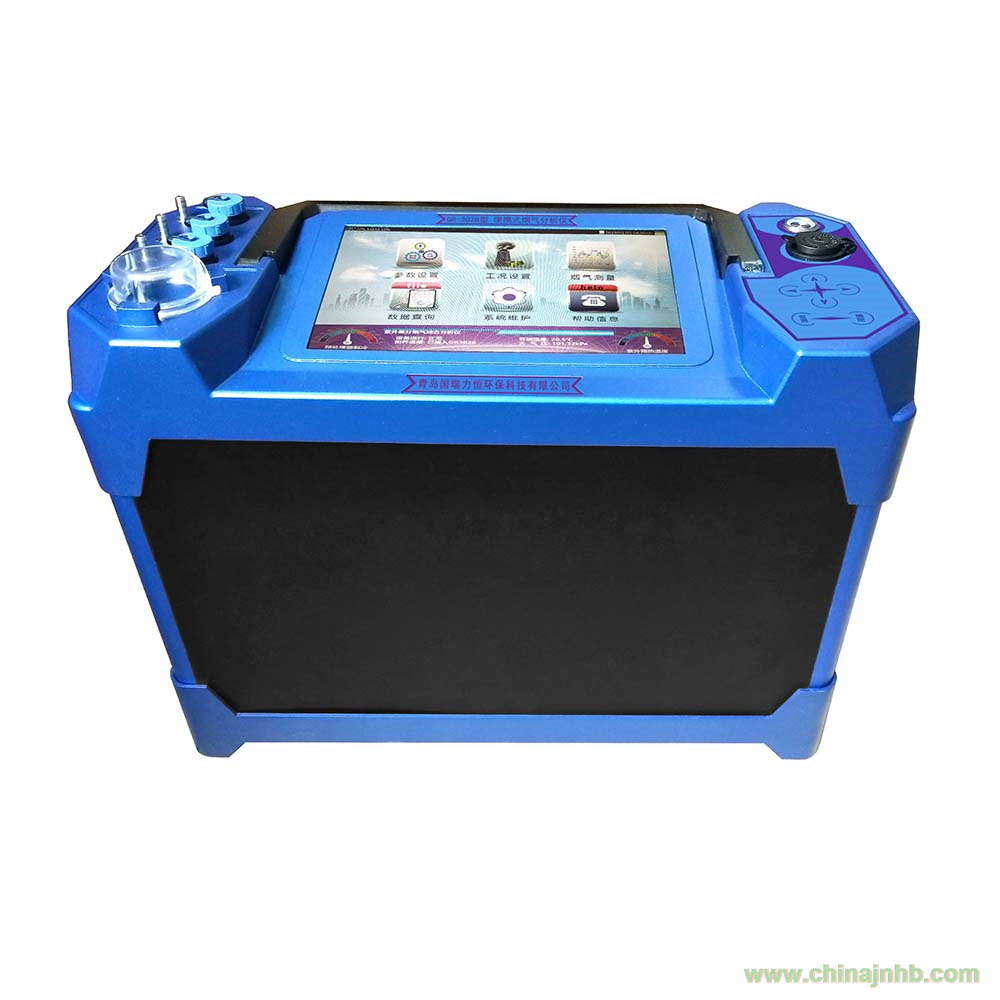

GR-3028型紫外煙氣綜合分析儀
1.產品概述
GR-3028型紫外煙氣綜合分析儀（以下簡稱分析儀）以紫外差分吸收光譜技術為核心的新型產品，主要用于排氣管道中有害氣體成分的測量，廣泛應用于環境監測以及熱工參數測量等部門。該分析儀性能指標均符合國家環保局頒布的煙氣測試儀的有關規定。采用紫外差分吸收光譜技術和化學計量學算法測量SO2/NO/NO2/O2/CO/CO2等氣體的濃度，不受煙氣中水蒸氣影響，具有較高的測量精度和穩定性，特別適合高濕低硫工況測量，具有測量精度高、可靠性強、響應時間快、使用壽命長等優點。分析儀研制過程中廣泛征求專家及廣大用戶的意見，采用高性能長壽命脈沖氙燈、耐腐蝕吸收池、進口高分辨光譜儀、傳感器及新材料領域的高新技術，竭力為用戶提供一臺質量可靠、性能穩定的高品質儀器。
2.適用范圍
a） 各種鍋爐、工業爐窖的SO2、NOx等有害氣體的排放濃度、折算濃度和排放總量的測定。
b） 煙道排氣參數（動壓、靜壓、煙溫、流速、標干流量等）的測定。
c） 煙氣含氧量、空氣過剩系數的測定。
d） 煙氣連續測量?jī)x器測量準確度的評估和校準。
3.采用標準
GB/T37816-2018 《氣體分析 二氧化硫和氮氧化物的測定 紫外差分吸收光譜法》JJG968-2002 《煙氣分析儀檢定規程》
HJ/T 397-2007 《固定源廢氣監測技術規范》
DB37/T 2704-2015《固定污染源廢氣氮氧化物的測定紫外吸收法》
DB37/T 2705-2015《固定污染源廢氣二氧化硫的測定紫外吸收法》
DB37/T2641-2015 《便攜式紫外吸收法多氣體測量系統技術要求及檢測方法》
GB13233-2011 《火電廠大氣污染物排放標準》
4.技術特點
l采用紫外光譜差分吸收技術（DOAS）測量固定污染源排氣中的SO2、NO、NO2等氣體濃度，測量精度高，不受煙氣中水蒸氣影響，特別適合高濕低硫工況；
l核心部件具有自主知識產權，關鍵部件帶有恒溫、減震裝置等措施，有效避免數據漂移，提高測試數據的準確性；
l雙測量量程，根據排放濃度的高低濃度值自動切換高低量程；
l皮托管、煙氣取樣管、煙氣預處理器三合一，現場使用方便，提高工作效率。
l紫外光源脈沖氙燈，預熱時間短，使用壽命長；
l10.1寸高亮彩色觸摸顯示屏，界面美觀，操作方便，人機交互可選擇屏幕直接操作也和選項按鍵操作。
l內置鋰電池，電池工作時間4大于小時。
l交直流兩用，寬壓直流輸入，直流輸入電壓12-26V，直流輸入具有欠壓，過壓，反接保護功能，有效保護儀器不受損壞。
l選用大容量存儲器實時存儲分鐘數據和總平均數據，測量數據可通過U盤導出；
l實時查詢檢測數據，標配藍牙打印機，現場打印；
l可拓展CO、CO2 、H2S/CS2/NH3/C6H6等監測項目；
l可選配物聯網模塊，實現遠程數據傳輸和物聯網組網
5.技術參數
表1 主要技術指標
|
主要參數
|
參數范圍
|
分辨率
|
準確度
|
|
煙氣溫度
|
（0～500）℃
|
0.1℃
|
優于±3℃
|
|
等速采樣流速
|
（2～45）m/s
|
0.1m/s
|
優于±5%
|
|
煙氣動壓
|
（0～2000）Pa
|
1Pa
|
優于±1%FS
|
|
煙氣靜壓
|
（-30～＋30）kPa
|
0.01kPa
|
優于±1%FS
|
|
煙氣采樣流量
|
1.5L/min
|
|
煙
氣
濃
度
|
O2
|
（0～30）%
|
0.1%
|
示值誤差：優于±5.0%
重復性：≤2.0%
響應時間：≤90s
穩定性：1小時內示值變化≤5.0%
|
|
SO2
|
低量程：（0～600）mg/m3
高量程：（600～4000）mg/m3
|
1mg/m3
|
|
NO
|
低量程：（0～600）mg/m3
高量程：（600～1200）mg/m3
|
1mg/m3
|
|
NO2
|
低量程：(0～500) mg/m3
高量程：(500～1000) mg/m3
|
1mg/m3
|
|
H2S（可選）
|
（0～300）mg/m3
|
1mg/m3
|
|
CO（可選）
|
（0～5000）mg/m3
|
1mg/m3
|
|
CO2（可選）
|
（0～20）%
|
0.01%
|
|
外型尺寸（長×寬×高）
|
450X210*330
|
|
功耗
|
|
|
工作電壓
|
DC 12-26V/AC 220V
|
