適用范圍
WQ/QW潛水排污泵型又稱（無堵塞排污泵）是在引用國內先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。 該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。
產品特點
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4、泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。
5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。
7、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。
8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
9、在使用揚程范圍內保證電機動行不過載。
10、根據使用場合電機可采用水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。
11、安裝方式有固定自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
使用條件
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m；
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
注意：在選型或安裝使用前務必使泵實際使用條件符合以上條款，確保產品的正確使用！
產品適用場合：
1、工廠商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。
型號意義:
結構說明
|
|
1
|
配全自動安全保護控制柜的泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵保護。
|
|
2
|
電機定子采用B級和F級絕緣，內裝熱保護傳感器。
|
|
3
|
根據使用場合口徑為2 00以上的泵，可根據用戶需要采用外循環冷卻系統，能保證水泵在水池的最低水位正常運轉。
|
|
4
|
油室內裝有漏水檢測探頭，當機械密封損壞后，水進入油室，探頭發生信號由控制系統對泵實施保護。
|
|
5
|
雙端面機械密封保證水泵可靠運行。
|
|
6
|
獨特的葉輪，具有很大的流道，能夠通過大的物料及纖維垃圾。
|
|
7
|
泵葉輪與泵體之間裝有可更換的耐磨圈，以保證泵以最佳效率運行
|

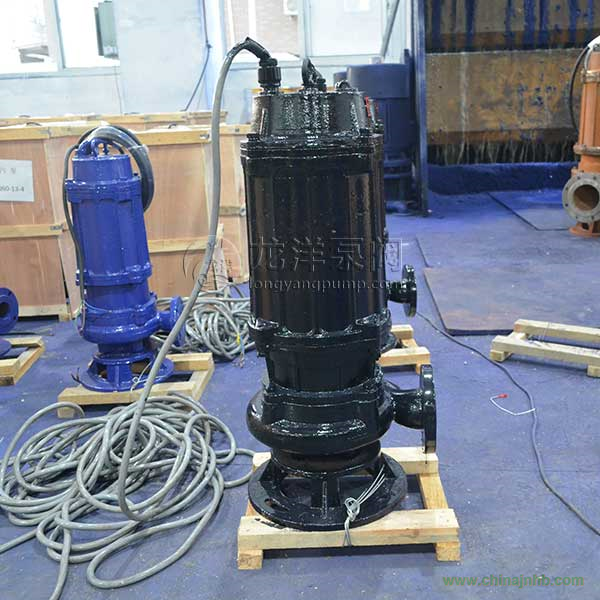

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
技術參數
|
型號
|
口徑
(mm)
|
流量
(m3/h)
|
揚程
(m)
|
功率
(kw)
|
轉速
(r/min)
|
效率
(%)
|
|
QW25-8-15-1.1
|
25
|
8
|
15
|
1.1
|
2825
|
38.5
|
|
QW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
QW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
QW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
QW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
QW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
QW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
QW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
QW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
QW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
QW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
QW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
QW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
QW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
QW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
QW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
QW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
QW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
QW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
QW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
QW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
QW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
QW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
QW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
QW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
QW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
QW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
QW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
QW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
QW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
QW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
QW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
QW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
QW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
QW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
QW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
QW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
QW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
QW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
QW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
QW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
QW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
QW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
QW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
QW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
QW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
QW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
QW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
QW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
QW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
QW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
QW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
QW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
QW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
QW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
QW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
QW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
QW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
QW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
QW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
QW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
QW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
QW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
QW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
QW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
QW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
QW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
QW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
QW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
QW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
QW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
QW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
QW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
WQ型無堵塞潛水排污泵的選型方法及注意事項
1、生活污水的排放在選用潛水排污泵時它的流量應按生活排水設計秒流量選定;當有排水量調節時，可按生活排水zui大小時流量選定。
2、消防電梯集水池內排水泵流量不小于10L/s。
3、潛水排污泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。
4、公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。
5、 地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排污泵時可不設備用泵。當集水池無法設事故排水管時，排污泵應有不間斷的動力供應;當能關閉排 水進水管時，可不設不間斷動力供應，但應設置報警裝置。 當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出;當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排 出。
6、兩臺或兩臺以上的排污泵共用一條出水管時，應在每臺潛水排污泵出水管上裝設閥門和止回閥。單臺排污泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水管與建筑內重力排水管合并排出。
7、當QW潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置;當提升含較多纖維物污水時，宜采用大通道潛水排污泵。
8、當QW潛水排污泵電機功率大于等于7.5kW或出水口管徑大于等于DN100時，可采用水泵固定自耦裝置;當潛水排污泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。
9、污水集水池采用潛水排污泵排水時，應設潛水排污泵固定自耦裝置，方便潛水排污泵檢修。
10、無堵塞潛水排污泵應能自動啟停和現場手動啟停。多臺無堵塞潛水排污泵可并聯交替運行，也可分段投入運行。
