一、產品簡介：

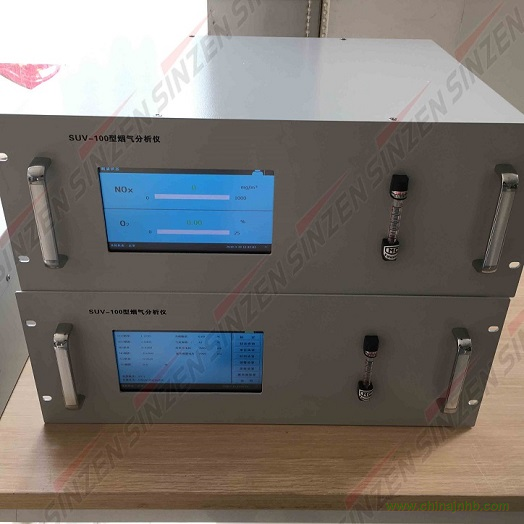

    SUV-100紫外煙氣分析儀是山東新澤儀器有限公司針對國內外環保、工業控制現場在線氣體分析自主研發的氣體分析儀產品。該分析儀基于紫外吸收光譜技術和化學計量學算法，能夠測量SO2、NO、NO2、O2、NH3、Cl2、O3、H2S等氣體的濃度，具有測量精度高、可靠性高、響應時間快、適用范圍廣等特點，各項指標達到或超過國內外同類產品，可廣泛應用于環保在線監測、工業控制、安全 監測等場合。

二、技術規格指標

分析方法：紫外差分吸收光譜技術（SO2/NOX）

SO2 測量范圍（ppm）： 0-50-100-300-3000（支持雙量程）

NOX 測量范圍（ppm）：0-50-100-300-3000（支持雙量程）

O2 測量范圍：0-25%

重復性：  ≤±1%F.S.

零點漂移：≤ 2%F.S./周；

全幅漂移：≤ 2%F.S./周；

線性誤差：≤±2%F.S.

示值誤差：≤±5%F.S.

響應時間：＜25 秒

用電量：220±10%VAC  100W；

儀用空氣要求：0.4Mpa 以上，無油無水；

4-20mA 輸入接口：2 路，可靈活配置，100 歐負載

4-20mA 輸出接口：4 路，輸出內容可配置，最大帶載能力<800 歐

開關量輸入接口：4 路，可靈活配置

繼電器輸出接口：8 路，輸出內容可配置，DC24V

通訊接口：1 路 232，1 路 485(支持 Modbus 協議)

三、分析儀特點

1、光源采用脈沖氙燈，具有壽命長，穩定性好，無預熱時間的優點；

2、無光學運動部件，可靠性高，現場振動不損傷儀表，也不影響測量結果。

3、分析儀氣體室由不銹鋼加工而成，內部無需鏡面拋光、鍍金，氣體室強壯、成本低，受水分、粉塵的影響小，檢測器與氣體室采用光纖連接，更換方便，維護成本低；

4、具有測量精度完全不受水分和粉塵影響、探測下限低、溫漂小等優點。量程比最高可達 10:1，最低量程可做到 0-10ppm, 最低檢測下限為 100ppb，支持雙量程自動切換；

5、提供豐富接口，可方便集成到各類控制系統；觸摸屏式人機界面，操作簡單、使用方便；

6、大屏彩顯，高對比度，較強光照下可視性高；

7、實時顯示監測數據，數據可導出；

8、具有自動校零和標定的功能；

9、采用win7操作系統，中文菜單，界面友好，簡單易掌握；

10、氣體室透鏡受到樣氣污染導致能量衰減時，支持自動光譜能量調節；

11、支持通過GPRS遠程配置、遠程診斷分析儀；

四、分析儀簡介

    儀器構成SUV-100煙氣分析儀由光源、光照氣體室、光譜儀、HMI模塊、接口板、氧傳感器模塊（或氧化鋯模塊）、溫度傳感器等部件以及擴展模塊（CO檢測、CO2檢測）組成：

 其中：

光源：可產生檢測需要的190-500nm紫外光。其關鍵參數為光源壽命和可用紫外光波長范圍，分析儀采用高性能、長壽命紫外脈沖氙燈；

氣體室：也稱流通池，被測氣體將恒定的流量流過，吸收紫外光，以便獲取吸收光譜。其關鍵參數為光程和耐腐蝕能力；

光譜儀：接收來自氣體室的氣體吸收后的紫外光，實現分光及光譜采集。關鍵參數為靈敏度（特別是紫外波段）、分辨率和溫漂；

氧傳感器：采用電化學手段，測量氧氣濃度；

溫度傳感器：采集樣氣的溫度和壓力，用于將測量成分濃度轉化為標態下的濃度；

HMI模塊：實現通過吸收光譜計算成分濃度的化學計量學算法，以及人機交互；

接口板：提供開關量、模擬量輸入輸出，提供RS232、485等通訊接口。

五、應用范圍：

◢ 電廠煙氣排放連續監測CEMS（分析SO2、NO、NO2、O2）；

◢ 脫硫工藝監測（分析SO2、O2）；

◢ 脫硝工藝監測（分析NO、NO2、NH3、O2）；

◢ 垃圾焚燒煙氣排放連續監測（分析SO2、NO、NO2、O2）；

◢ 氯堿廠PVC工藝及鈦粉生產工藝微量Cl2分析（分析Cl2）；

◢ 硫磺回收工藝氣體分析（分析SO2、H2S）；

◢ 天然氣凈化工藝氣體分析（分析微量H2S）；

◢ 煤化工碘甲烷分析（分析CH3I）；

◢ 大氣在線監測（分析SO2、NO2、O3）等。
