介紹：
金火數控車床特點：
1、采用高剛性密烘鑄鐵45度斜床身結構，排屑流暢;
2、大跨距直線導軌設計，進給穩定可靠;
3、主軸和進給均為伺服電機，能快速進行加減速運動;
4、機床可根據需要安裝動力頭或八工位液壓刀塔，以實現在同一臺機床上進行車、銑、鉆攻等復合加工功能。

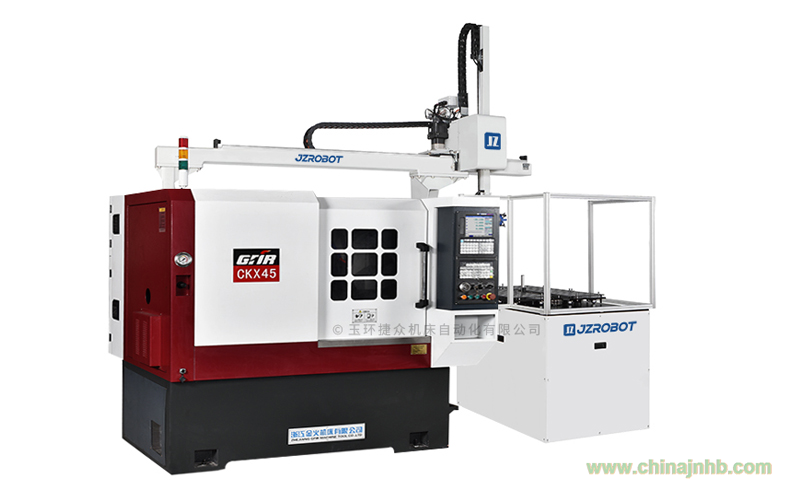

金火數控車床機械手方案：
1、采用外掛式桁架機械手，減少對數控車床的改造，提高穩定性;
2、送料機構由上料機構與收料機構組成，能夠有效地配合機械手抓放料;
3、控制系統為PLC，操作簡單方便，能夠使操作者快速入門，提高操作安全性;
4、整套機械手方案柔性化程度高，且具有較高的安全性和穩定性。
參數：
項目 單位 CKX45
床身上最大回轉直徑 mm φ370
托板上最大回轉直徑 mm φ110
最大工件長度 mm 150
主軸最大通過棒料直徑 mm 45
形成 x/z mm 400/240
快移速度 x/z m/min 30/30
主軸轉速 r/min 60-4500
主軸功率 kw 3.7/5.5
主軸頭部形式 A2-5
主軸通孔直徑 mm 56
刀架 排刀
卡盤 液壓簡夾
機床凈重 kg 1900
外形尺寸(長x寬x高) mm 1870x1560x1680
