工業離心式風機管道通風吸塵設備的工作原理

工作原理

 離心風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向并且管道斷面面積增大使氣流減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。

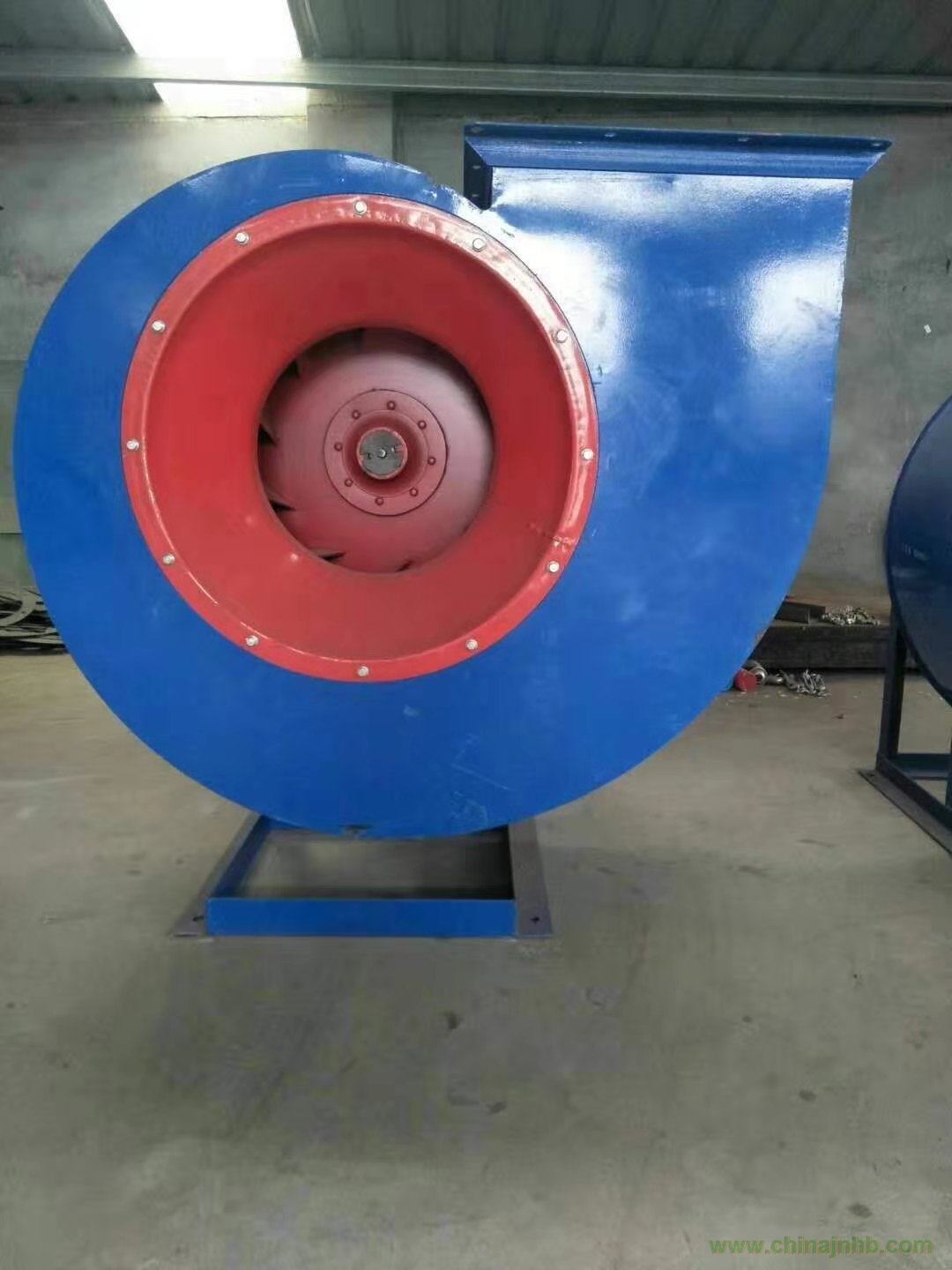

 1、離心式風機

離心風機型號的意義：由基本型號和補充型號所組成。 如果風機的基本型號相同， 而用途不同時， 為方便區別， 在基本型號前加“G”或“Y”等符號。 “G”表示送風機（鼓風機） “Y”表示引風機。補充型號由兩位數字組成。 第一位數字表示風機進口吸入型式， 以“0”、 “1 ”、 “2”表示， 其中“0”代表雙吸風機； “1 ”代表單吸風機； “2”代表兩級串聯風機。

第二位數字代表設計序號。 風機型號完整的表示方法就包括： 名稱、 型號、 機號、 傳動方式、 旋轉方向、 出口位置等部分。 例如：W9-26№16D

第一個位置代表風機的用途W高溫 F防腐 B防爆 ...

第二個位置代表風機的壓力特征 9高壓 8高壓 6中壓 5中壓 4低壓 3低壓

第三個位置連接符號

第四個位置，代表風機的壓力與風量的特征比值72大風量 68中風量 26低風量 19小風量 12 小風量 第五個位置 數學符號

第六個位置 代表風機葉輪直徑 16葉輪直徑1.6米 12葉輪直徑1.2米 10葉輪直徑1.0米

4-72 No5A

風機型號：4-72

4代表壓力系數，72代表風量系數

No 是幾號的意思

5代表葉輪直徑（500mm）

A 傳動方式 電機與風機直連 離心風機的型號， 由基本型號和補充型號所組成。

2、軸流式風機

軸流風機型號200FZY4-D：200是風機的型號(一般是指風葉的直徑),YZFZ中的F-風機,Z-軸流式風機,Y-圓筒式.4-電機的性能參數序號(一般是指電機的轉速)也就是常說的4極電機.
