氣動薄膜三通調節閥 產品概述
本公司的ZJHF(H)氣動薄膜三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動薄膜三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（氣動三通分流調節閥），兩進一出（氣動三通分流調節閥），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
氣動薄膜三通調節閥 技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數(KV)
|
分流閥
|
6.3
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
合流閥
|
-
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
允許壓差(MPa)
|
3.5
|
3.2
|
2.2
|
2.2
|
1.4
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.2
|
0.19
|
0.13
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
配用執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
額定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
雙導向型套筒式閥芯
|
|
流量特性
|
直線性、等百分比
|
氣動薄膜三通調節閥 執行機構
|
配置執行器類別
|
ZHA/B多彈簧簿膜執行機構
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程(mm)
|
10、16
|
24
|
40
|
40、60
|
100
|
|
彈簧范圍(KPa)
|
20～100（標準）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|
氣動薄膜三通調節閥 性能指標
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死區%
|
3.0
|
0.4
|
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
始點
|
±5.0
|
±1.0
|
|
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
氣動薄膜三通調節閥 結構圖
氣動薄膜三通調節閥 零件材料
|
1
|
下閥體
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
2
|
墊片
|
PTFE\金屬石墨墊片
|
|
3
|
閥座
|
304
|
304
|
316
|
316L
|
|
4
|
閥體
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
5
|
閥芯組件
|
304
|
304
|
316
|
316L
|
|
6
|
密封中墊
|
304
|
304
|
316
|
316L
|
|
7
|
導向套
|
304
|
304
|
316
|
316L
|
|
8
|
閥蓋
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
9
|
填料
|
PTFE/柔性石墨
|
|
10
|
填料壓蓋
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
氣動薄膜三通調節閥 連接尺寸圖
|
|

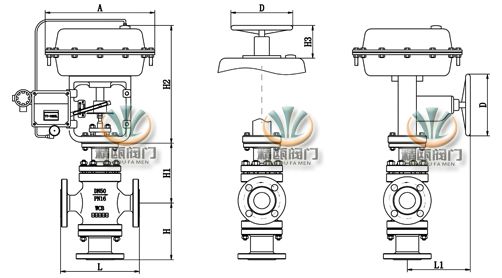

ZJHF(H)氣動薄膜三通調節閥 (外形連接尺寸圖)
|
氣動薄膜三通調節閥 連接尺寸
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
H
|
PN16/25
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
PN40
|
124
|
128
|
145
|
150
|
195
|
220
|
230
|
280
|
290
|
335
|
465
|
528
|
|
PN64
|
130
|
135
|
155
|
170
|
205
|
240
|
255
|
295
|
310
|
360
|
480
|
550
|
|
H1
|
165
|
185
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
560
|
680
|
|
H2
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
650
|
650
|
|
H3
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
L1
|
280
|
280
|
280
|
280
|
350
|
350
|
350
|
475
|
475
|
475
|
560
|
560
|
|
A
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
C
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
400
|
400
|
氣動薄膜三通調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
