平焊法蘭
平焊法蘭包括板式平焊法蘭、帶頸平焊法蘭。

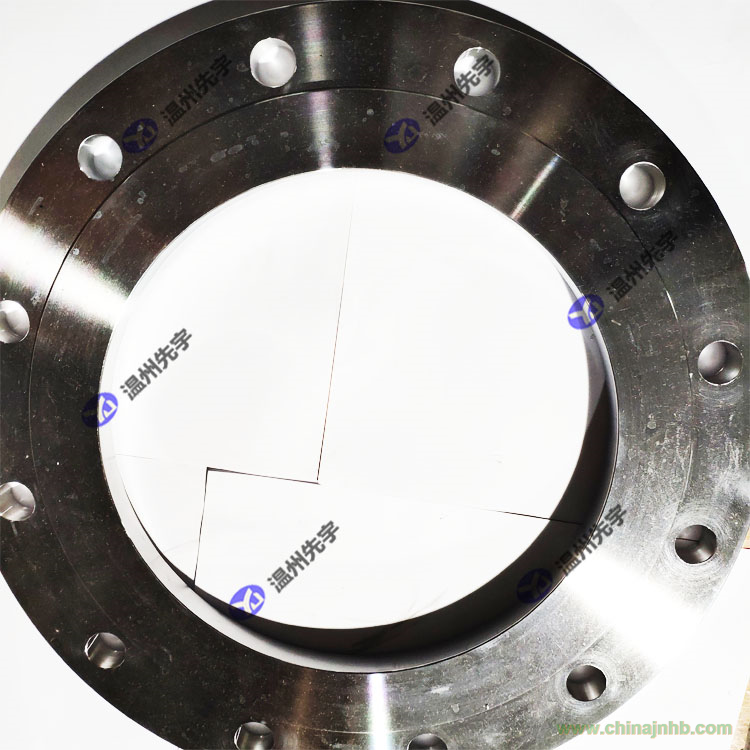

板式平焊法蘭(PL)
板式平焊法蘭結構示意圖
平焊法蘭適用于公稱壓力不超過2.5MPa的鋼管道連接.平焊法蘭的密封面可以制成光滑式，凹凸式和榫槽式三種.光滑式平焊法蘭的應用量最大.多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水。
帶頸平焊法蘭草圖
帶頸平焊法蘭（SO）
帶頸平焊法蘭頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動，但現場安裝較方便，可省略焊縫拍揉傷的工序，較受歡迎。
帶頸對焊(WN)
對焊法蘭盤：頸法蘭焊接通常稱為“高樞紐”法蘭。其目的是轉移壓力的管道，從而減少在法蘭基高應力集中。頸法蘭焊接是最好的設計對焊那些由于其本身存在的結構性價值提供法蘭。不過價格是比較高的，原因是產品的生產工藝復雜。
