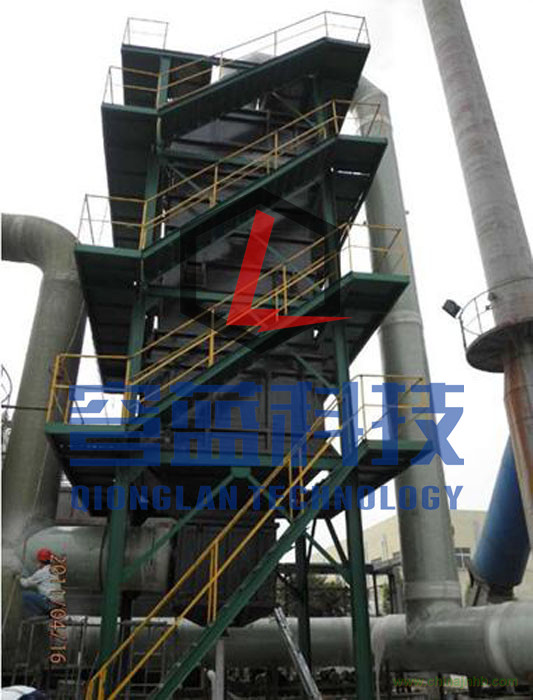

穹藍環保濕式靜電除塵器的布置形式很多，但隨著時代的發展和現代工廠的進步，許多布置形式已被逐步淘汰。目前，大多數燃煤電廠有三種常見的布局形式：垂直煙氣獨立布局、水平煙氣獨立布局和垂直煙氣和WFGD系統集成布局。

    首先，垂直煙氣是獨立布置的，這種布置的優點是易于安裝和維護，是現代燃煤電廠較可接受的布置形式，采用這種形式的系統的供電形式通常是模塊化供電，在現場可采用多種方式連接。然而，其廣泛使用的前提是必須提供特殊的布局空間。

    其次，水平煙流是獨立布置的，這種布置類似于干電除塵器，也是電廠認可的常用布置，水平煙流與垂直煙流獨立布置的相似之處在于需要提供特殊的空間。另外，水平煙氣獨立布置需要進行建模，這也是兩者的區別，在一定程度上增加了設計難度。

    三是垂直煙氣和WFGD系統的總體布局，與前兩種布局相比，布局的優勢明顯，如使用成本較小、占地面積較小等。該布局比較明顯的特點是其比較經典的垂直布局，采用頂部WESP模式，大大減少了內部連接等結構，簡化了系統整體的運行模式，成為一種廣泛使用的布局形式。
