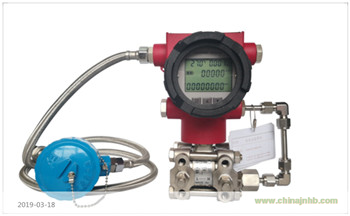

電池供電多參量變送器 溫壓補償一體化智能差壓變送器簡介

電池供電多參量變送器 溫壓補償一體化智能差壓變送器是精心打造的多功能智能差壓流量變送器。集差壓傳感器、靜壓傳感器、溫度傳感器、流量積算儀于一體，可配合差壓式節流檢測裝置（V錐、噴嘴、孔板、均速管阿牛巴等）構成一體化差壓流量計。針對所測量介質（如天然氣、蒸汽、水等）的數學模型進行運算，直接顯示所測介質的體積或質量的瞬時流量和累計流量。采用了先進微功耗器件，內置電池確保貿易計量安全。無需現場布線，省去普通儀表需要現場布線的麻煩，節省了人力及施工成本。該儀表設計先進、品種規格齊全、安裝使用簡便，是傳統差壓式流量計系統創新產品。

多參量變送器特性:
-微功耗、內置電池，停電仍可采集和積算，確保貿易安全；
針對很多地方不能提供電源，而又需要有儀表計量的現場，譬如油田這種情況就比較多。如果不能解決微功耗，差壓流量計就沒有辦法在這種現場應用。考慮到這些復雜的現場環境，設計之初就立足微功耗，將流量、溫度、壓力的采集計算，使用一個內置鋰電池，可以獨立工作 2-3年

-體積小、多參量、可連接多種節流裝置構成一體化流量計；
可以與差壓類節流裝置(V錐、孔板、彎管、噴嘴、文丘里、阿牛巴、威力巴、畢托管、楔形)直接配用

-具有靜壓補償和溫度補償技術，精度高，穩定性好；
自身集成了微功耗的溫度和壓力傳感器。對溫度壓力傳感器信號進行采集。對氣體能夠自動進行溫度壓力補償氣態方程的計算，換算到標方；蒸汽會根據飽和蒸汽或者過熱蒸汽，自動查表運算，轉換成質量流量。傳統的變送器，不具備這些功能，要同時安裝溫度變送器，壓力變送器，差壓變送器，二次儀表或者計算機系統才能實現。同時需要進行大量的布線工作，還有設置工作。造成了儀表的使用麻煩、工作量大，操作困難等。多參量變送器不需要接線、設置等。非常簡單的操作，提高了現場的易用性

-實驗室參數標定、無需實流標定；
用戶不需要做任何調試裝上即可使用

多參量變送器特點:
-具有溫度補償技術
-具有靜壓補償技術，確保流量檢測精度；
-獨特的一體化壓力、差壓傳感器設計；
-外部安裝的高精度溫度傳感器，保證補償計算的精度；
-備用電池設計，停電自動切換，保證儀表的計量穩定和貿易安全；
-現場組態或遠程組態內部重要參數，方便運行維護；
-可同時顯示瞬時流量、累計流量、差壓、溫度、壓力等參數；
-輸出4通道（4~20）mA標準電流信號及RS485標準通訊接口；
-獨特的抗干擾設計，適合射頻、電磁和變頻器場合；

多參量變送器技術參數：

（一）電流輸出
1、輸出兩線制4-20mA 2、負載電阻：0~600Ω
3、響應時間：＜1秒 4、基本誤差：±0.5％(20℃±5℃)
5、環境條件: 溫度: -40-85℃ 濕度: ＜85％
6、供電電源: ±24VDC±15% 7、供電電流：<60mA

（二）脈沖
1.工作電壓:12VDC~+24VDC 2.工作電流<50mA
3.脈沖輸出幅值Vh=24V, VL<1V. 4.頻率輸出：0~1000Hz.

(三)485輸出 協議： modbus rtu HART
報文格式：儀表使用04包發送9個長整型變量36個連續字節
依次是溫度符號（4個字節），溫度(4個字節)，壓力(4個字節),
工況累積流量流量高6位（4個字節），工況累積流量流量低6位（4個字節），工況瞬時流量低6位(4個字節); 標況累積流量流量高6位（4個字節），標況累積流量流量低6位（4個字節），標況瞬時流量低6位(4個字節);
溫度符號：地址30001；（1，-1）；
溫度：地址30003，（0-999999）；
壓力：地址30005，（0-999999）；
工況累積流量高6位：地址30007，（0-999999）；
工況累積流量低6位：地址30009，（0-999999）；
工況瞬時流量6位：地址30011，（0-999999）；
標況累積流量高6位：地址30013，（0-999999）
標況累積流量低6位：地址30015，（0-999999）
標況瞬時流量6位：地址30017，（0-999999）
小數點參照流量儀表顯示，儀表不發送小數點信息。

多參量變送器防護及防爆等級
防護等級：IP65 防爆等級：ExⅡdCT4
