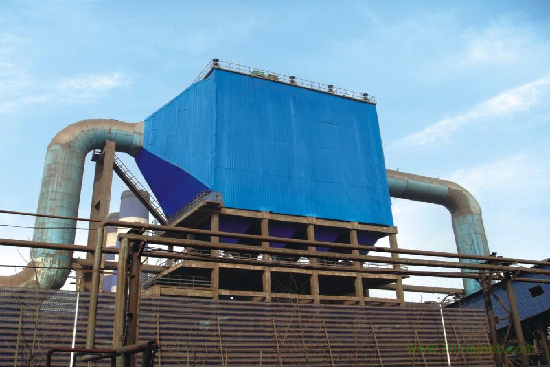

濕式電除塵器概述和工作原理

濕式電除塵器與脫硫裝置配套使用，布置在濕法脫硫設施尾部，其主要目的是脫除脫硫后煙氣中的煙塵，確保煙塵排放達標。此技術是依靠高壓靜電場的作用，將各種微細顆粒物收集至集塵極，然后依靠沖洗的方式收集，達到除塵的目的。

濕式電除塵器的工作原理：金屬放電線在直流高電壓的作用下，將其周圍氣體電離，使粉塵或霧滴粒子表面荷電，荷電粒子在電場力的作用下向收塵極運動，并沉積在收塵極上，水流從集塵板頂端流下，在集塵板上形成一層均勻穩定的水膜，將板上的顆粒帶走。因此，濕式電除塵器與干式ESP的除塵原理相同，都要經歷荷電、收集和清灰三個階段。然而，與靜電除塵器清灰不同的是，濕式電除塵器采用液體沖刷集塵極表面來進行清灰。

濕式電除塵器主要由本體部分、灰水循環系統、排水系統、控制系統、電氣系統等組成。其中前段陽極板采用循環水連續噴淋，末段陽極板采用綜合水連續噴淋;前段陽極板采用灰水分離并經中和后的循環水噴淋，形成均勻水膜并避免極板因酸液聚集發生腐蝕，末段陽極板采用綜合水連續噴淋，可避免循環水中的鹽和懸浮物對WESP出口含塵量的影響，進一步提高除塵效率。陰極線采用定期沖洗方式，避免酸液長期積聚而發生腐蝕。沖洗后的廢水進入排水箱經排水泵打至脫硫吸收塔。

濕式電除塵器水系統由綜合水系統、陰極線沖洗水系統、循環水系統、排水系統、儲堿罐及加堿等系統等組成。

每臺機組設置2臺綜合水泵，其中1臺運行，1臺備用，水源取自脫硫工藝水箱。綜合水系統用于對循環水箱進行補充新水和陽極板后段進行沖洗。根據循環水箱上設置的液位計給出的信號，在循環水箱水位低于2.0米時補水電動門打開補給新水。濕式電除塵器后部使用綜合水泵加壓后的新水進行連續噴淋，以降低濕式電除塵器出口的霧滴飛散。

陰極線沖洗水泵兩臺機組共用2臺，其中1臺運行，1臺備用。陰極線沖洗水系統水源取自脫硫工藝水箱，用于對陰極線進行定期沖洗，以清除陰極線上積存的粉塵，確保陰極線清潔干凈、放電正常。在沖洗管路上設有壓力表、流量計，偏于運行監視。

濕式電除塵循環水泵每臺鍋爐設有2臺，其中1臺運行，1臺備用。濕式電除塵循環水系統由循環水箱、循環水泵、自清洗過濾器等組成，是用來沖洗陽極板收集到的粉塵。循環水泵出口噴淋水先經自動過濾器，除去大顆粒的雜質之后送到濕式電除塵器上部，從濕式電除塵器內部的噴嘴進行噴霧。在循環管路上設有壓力表、流量計，通過變頻調節來調整陽極板沖洗水壓力和循環水量。對濕式電除塵器內部進行沖洗的噴淋水落回到灰斗中，經由排水管回收到濕式電除塵器下面的循環水箱和排水箱。

排水泵設有2臺，其中1臺運行，1臺備用。排水系統由排水箱、排水泵、液位計等組成，為防止循環水中的雜質濃縮而堵塞噴嘴會進行一定量的排水，排出的水送往脫硫吸收塔。在排水管路上設有壓力表和流量計，根據排水箱液位，通過變頻調節來調整排水量。

儲堿罐及加堿等系統由儲堿罐、卸堿泵、加堿計量泵、閥門、液位計等組成，主要是為調整循環水及排水的pH值而注入堿性溶液。卸堿泵設有2臺公用，其中1臺運行，1臺備用。加堿計量泵每臺機組設有4臺，循環水箱、排水箱各設置2臺(一運一備)，分別根據循環水箱、排水箱pH值向循環水箱、排水箱補給堿液，調節循環水箱、排水箱pH值。
