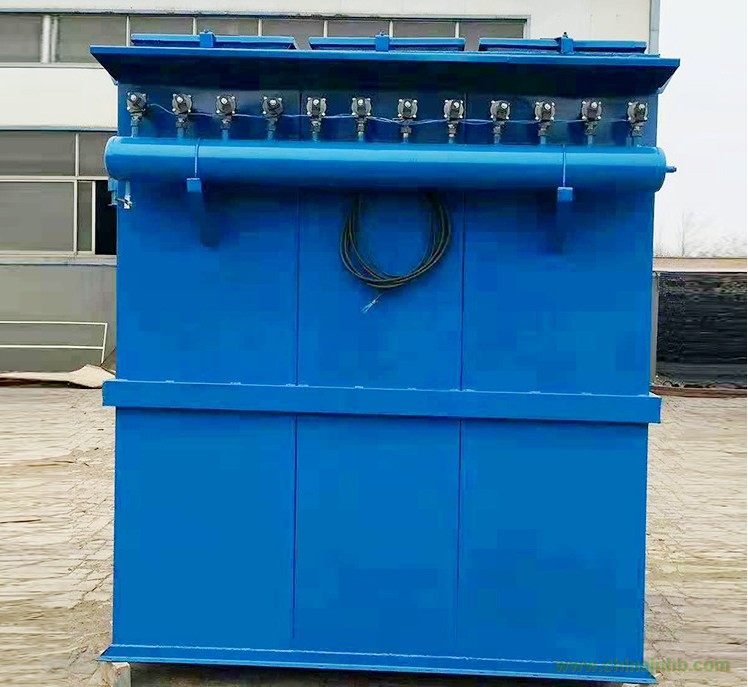

脈沖布袋除塵器工作原理.



脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

.  脈沖布袋除塵器特點.



1、脈沖布袋除塵器 采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。

2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。

4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。

5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。

6、進、出口風道布置緊湊，氣流阻力小。
脈沖布袋除塵器系列設計.



1、脈沖布袋除塵器按濾袋 不同直徑、每室濾袋的不同布置、過濾面積的不同，分成三種不同的系列，以室為單位組合成排，分成單排列和雙排列:

a.分單排和雙排，脈沖噴吹壓力可為低壓(0.2-0.3Mpa),亦可為高壓(0.4-0.5Mpa)，由用戶選用。

b.只有雙排布置，脈沖噴吹壓力一般設計為低壓(0.2-0.3Mpa)。

c.只有雙排布置，脈沖噴吹壓力為高壓(0.4-0.5Mpa)。 如用戶有特殊要求，亦可按用戶意見設計特殊型。

2、除塵器出口粉塵濃度一般允許為30g/Nm3以下，如有特殊要求，可按用戶要求設計。

.  脈沖布袋除塵器的選用.

1.過濾速度的選擇:過濾速度是脈沖布袋除塵器選型的關鍵因素，應根據煙塵或粉塵的性質、應用場合、粉塵粒度、粘度、氣體溫度、含水份量、含塵濃度及不同濾料等因素來確定。 當粉塵粒度較細，溫、濕度較高，濃度大，粘性較大宜選低值。如≤1m/min;反之可選高值，一般不宜超過1.5m/min。對于粉塵粒度很大，常溫、干燥、無粘性，且濃度極低，則可選1.5~2m/min。 過濾速度選用時，應計算在減少一室(清灰時)過濾面積時的凈過濾風速不宜超過上述數值。

2  .過濾材料 :應根據含塵氣體的溫度、含水份量、酸、堿性質、粉塵的粘度、濃度和磨啄性等高低、大小來考慮。 一般在含水量較小，無酸性時根據含塵氣體溫度來選用，常溫或≤130°C時，常用500~550g/m2的滌綸針刺氈。 <250°C時，選用芳綸諾梅克斯針刺氈或800g/m2玻纖針刺氈或800g/m2緯雙重玻纖織物或氟美斯[FMS]高溫濾料(含氟氣體不能用玻纖材質)。 當含水份量較大，粉塵濃度又較大時，宜選用防水、防油濾料(或稱抗結露濾料)或覆膜濾料(基布應是經過防水處理的針刺氈)。當含塵氣體含酸、堿性且氣體溫度≤190°C，常選用萊通(Ryton聚苯硫醚)針刺氈。氣體溫度≤240°C，耐酸堿性要求不太高時，選用P84(聚酰亞胺)針刺氈。 當含塵氣體為易燃易爆氣體時，選用防靜電絳綸針刺氈，當含塵氣體既有一定的水份又為易燃易爆氣體時，選用防水防油防靜電(三防)絳綸針刺氈。

3.控制儀:脈沖布袋除塵器清灰控制采用PLC微電腦程控儀，分定壓(自動)、定時(自動)，手動三種控制方式。 定壓控制:按設定壓差進行控制，除塵器壓差超過設定值，各室自動依次清灰一遍。 定時控制:按設定時間，每隔一個清灰周期，各室依次清灰一遍。 手動控制:在現場操作柜上可手動控制依次各室自動清灰一遍，也可對每個室單獨清灰。 由用戶選定控制方式，用戶無要求時，則按定時控制供貨。
