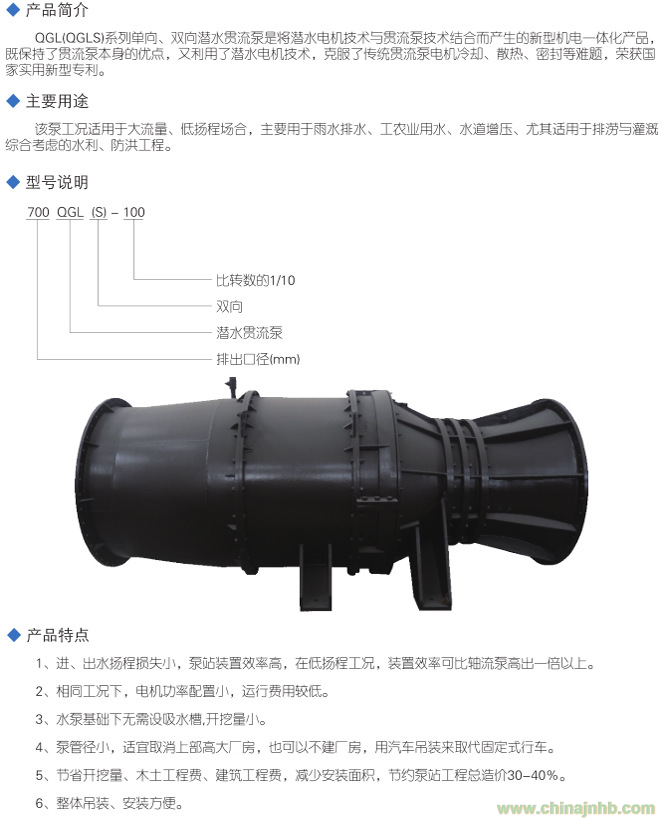

QGL系列潛水貫流泵結構特點說明

1、葉輪

葉輪采用目前Z先進的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，抗氣蝕性能好，確保運行平穩。

2、軸密封

較小的產品采用兩套獨立的機械密封，較大的產品采用層狀剪切填料密封，以不同的密封形式適應不同的結構安排，確保密封可靠。

3、監測裝置

潛水貫流泵裝有多通道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄露、超溫、濕度、浸水保護等（視泵的結構不同而有差別）。

4、泵/電機軸

泵與電機同軸，結構緊湊，軸伸盡量縮短，并提高剛度，從設計上將撓度控制在允許范圍內，運行時振動小，密封和軸承壽命更長。

5、過水流道

采用CFD與實驗方法相結合，確定流線形狀，保證運行高效。

6、冷卻

電機外殼直接將熱量傳到周圍介質中，熱量被周圍的水流帶走。大功率高電壓電機，采用內風道散熱專利技術，使得三相繞組溫升低、溫度分布均勻。

7、電機

高性能鼠籠式感應電機，特別為潛水泵設計制造符合GB755標準。絕緣等級F級，Z高工作溫度可達155℃。隨功率不同，可采用380V、660V、6kV、10kV等電壓等級，對高壓電機采用兩次VPI絕緣工藝，確保絕緣可靠。

8、軸承

針對臥式結構，采用大型通用結構有限元分析軟件MSC/NASTRAN對轉動部件進行動態分析、研究其撓度、振動、內部應力、支承反力、固有頻率。在此基礎上進行結構設計、軸承分布、軸承選型。軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。

 該型泵尤其適用于低揚程、大流量場合，在揚程和比轉速相同的情況下，裝置效率高于常規立式軸流泵和立式潛水軸流泵，揚程愈低，比轉速愈高，提高的幅度愈大。輸送介質為水或物理化學性質類似于水的其它液體，Z高被輸進液體溫度為40℃。
