命名規則：
一、選型注意事項：
? 選擇液冷機時，應選擇冷卻能力大于機床發熱量20%~30%的機
種。
? 液冷機的制冷量是隨著環境溫度及進液溫度的變化而變化，必須
先明確液溫、室溫條件后再進行選定。
? 雖然以下方法給出了制冷量計算的大致方法，但有條件的還是待
設備正常運轉明確發熱量后再選定液冷機。
? 一般單獨給液壓站或是主軸冷卻的，可選用BU/BH/BK 型油冷機
? 一般給主軸和齒輪箱同時冷卻的，可選用BHT 型油冷機
二、選型計算方法：
1 、從主軸電機輸出損耗上計算發熱量（僅適用于主軸冷卻）
Q=H*η
Q：發熱量(KW)
η：電機輸出損耗量（％）
例）22KW 主軸電機輸出損耗量為30％（一般情況下為30％），則
Q=6.6KW
2 、從液體的“ 進” 和“ 出” 溫度差來計算發熱量
3、從液箱的溫度上升率來計算發熱量
Q（總熱量）＝Q1+Q2
Q1：通過實測液箱溫度上升的速率從而計算出的發熱量
Q2：由最高環境溫度和液箱內實際控制溫度之間的溫差導致的
傳熱
Q2＝K*A*ΔT
K： 熱導率(W/m2℃)，一般為K＝11.6~23.2
A： 液箱接觸液體的總表面積（m2）
ΔT：最高環境溫度－液箱內實際控制溫度（℃）
例）取K 為23.2，A 為5 m2，最高環境溫度為45℃，實際控制
溫度為35℃
Q2＝23.2*5*10=1160W=1.16KW
如此，按以上兩例，Q=Q1+Q2=8.38KW
三、管道阻力計算方法：
當油管路尺寸已確定后，請按下列公式計算出管道阻力。
管道阻力△P=0.595*ν*Q*L/D4 (用于普通液壓工作油、潤滑油)
△ P：管道阻力（Mpa）
ν：液壓油的運動粘度（mm2/s）
Q：流量（L/min）
L：管道長度（m）
D：管道內徑（mm）
注意：
? 選用油管通經應與油冷機接口通經相符，長度應不超過油冷機壓
力損失參數值
? 油泵吸油口配置吸油過濾器。當吸油真空壓力在-230 至0mmHg
（-0.3Kgf/cm2 ）范圍時，建議選用100 目的金屬網狀過濾器。
? 管路設計和連接時，盡可能減小管路的壓力損失。如：減少直角
接頭、減少閥件、適當加大管路的曲率半徑和管路通經，有效保
證管路的通暢，降低壓力損失。
|

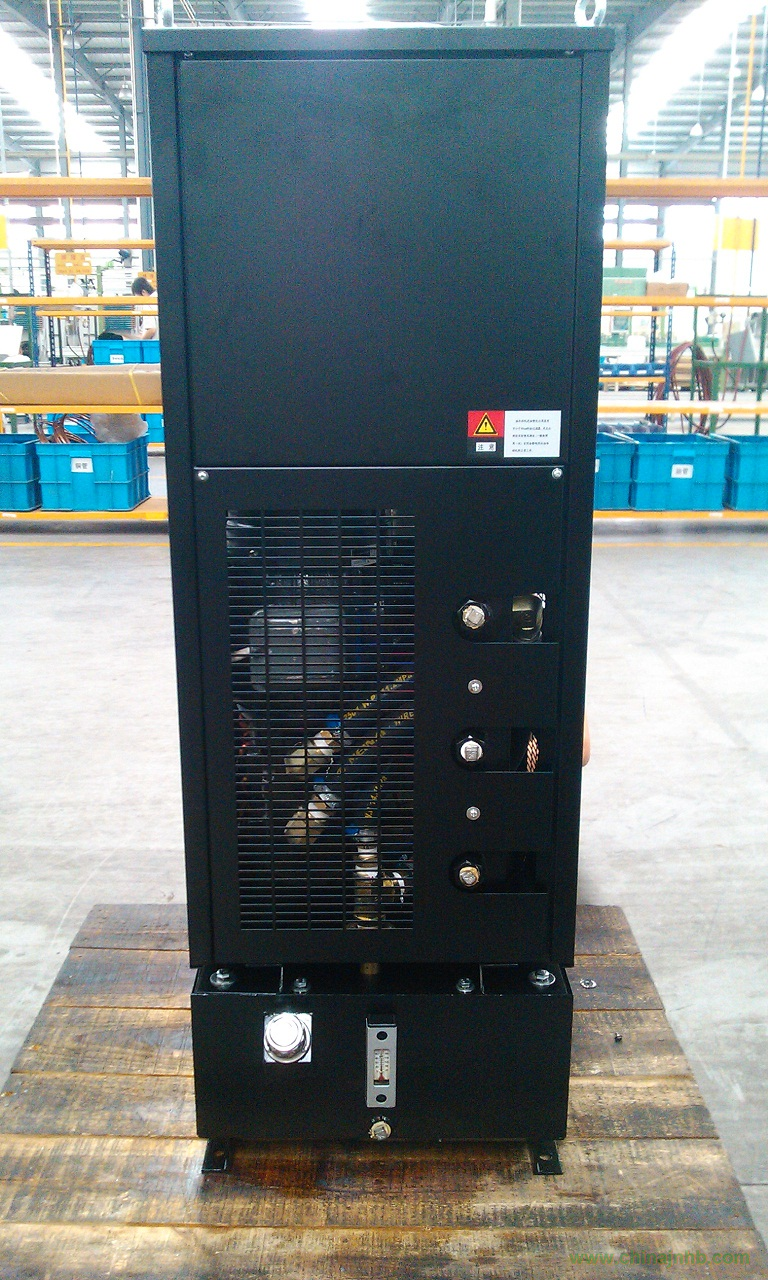

機型
|
YL-15B*
|
YL-22B*
|
YL-42B*
|
YL-62B*
|
YL-70B*
|
|
冷卻能力
|
W
|
1500
|
2200
|
4200
|
6200
|
7000
|
|
KCAL/H
|
1300
|
1900
|
3620
|
5350
|
6080
|
|
溫度控制
|
"1"
|
固定型（設定范圍10-45℃）
|
|
"0"
|
差溫型（室溫/設備溫度追蹤型,設定范圍-15℃- +15℃）
|
|
使用范圍
|
室溫
|
10-40℃
|
|
油溫
|
10-45℃
|
|
電源
|
3￠380V 50HZ
|
|
推薦斷路器容量
|
3P/D10A
|
3P/D16A
|
3P/D20A
|
3P/D20A
|
3P/D20A
|
|
電機
（W）
|
壓縮機
|
753
|
869
|
1630
|
2580
|
2580
|
|
油泵
|
750
|
1500
|
1500
|
1500
|
1500
|
|
風機
|
95
|
90
|
140
|
250
|
250
|
|
油泵流量(L/min)
|
單泵型
|
12
|
16
|
23
|
31
|
31
|
|
雙泵型（出/進）
|
/
|
16/23
|
23/31
|
29/33
|
29/33
|
|
進出口管徑
|
單泵型（出/進）
|
G1/2"
|
G3/4"
|
G3/4"
|
G1"
|
G1"
|
|
雙泵型（出口）
|
/
|
G3/4"
|
G3/4"
|
G1"
|
G1"
|
|
雙泵型進口（主軸/齒輪）
|
/
|
G3/4"
|
G3/4"
|
G1"
|
G1"
|
|
最大出油壓力
|
1.5Mpa
|
|
油粘度使用范圍
|
液壓油、潤滑油4-300CST
|
|
油箱容積（選配）
|
16L
|
25L
|
32L
|
36L
|
36L
|
|
外形尺寸L*W*H (mm)
|
無油箱
|
450*406*810
|
493*465*970
|
520*521*1030
|
450*642*1382
|
670*721*1135
|
|
有油箱
|
450*406*1005
|
493*465*1195
|
520*521*1275
|
450*642*1654
|
670*721*1372
|
|
重量(KG)
|
無油箱
|
89
|
131
|
150
|
162
|
168
|
|
有油箱
|
100
|
143
|
166
|
180
|
187
|
|
噪音dB(A)
|
70dB(A)以下
|
73dB(A)以下
|
|
機型
|
YL-82B*
|
YL-100B*
|
YL-122B*
|
YL-152B*
|
|
冷卻能力
|
W
|
8200
|
10000
|
12200
|
15200
|
|
KCAL/H
|
7070
|
8620
|
10520
|
13110
|
|
溫度控制
|
"1"
|
固定型（設定范圍10-45℃）
|
|
"0"
|
差溫型（室溫/設備溫度追蹤型,設定范圍-15℃- +15℃）
|
|
使用范圍
|
室溫
|
10-40℃
|
|
油溫
|
10-45℃
|
|
電源
|
3￠380V 50HZ
|
|
推薦斷路器容量
|
3P/D20A
|
3P/D25A
|
3P/D25A
|
3P/D32A
|
|
電機（W）
|
壓縮機
|
2580
|
3800
|
3800
|
4500
|
|
油泵
|
1500
|
1500
|
1500
|
1500
|
|
風機
|
250
|
380
|
520
|
550
|
|
油泵流量(L/min)
|
單泵型
|
31
|
31
|
58
|
58
|
|
雙泵型（出/進）
|
29/33
|
29/33
|
/
|
/
|
|
進出口管徑
|
單泵型（出/進）
|
G1"
|
G1"
|
G1-1/4"
|
G1-1/4"
|
|
雙泵型（出口）
|
G1"
|
G1"
|
/
|
/
|
|
雙泵型進口（主軸/齒輪）
|
G1"
|
G1"
|
/
|
/
|
|
最大出油壓力
|
1.5Mpa
|
|
油粘度使用范圍
|
液壓油、潤滑油4-300CST
|
|
油箱容積（選配）
|
40L
|
58L
|
80L
|
80L
|
|
外形尺寸L*W*H (mm)
|
無油箱
|
670*675*1270
|
670*721*1129
|
750*774*1210
|
750*774*1340
|
|
有油箱
|
670*721*1372
|
670*721*1421
|
750*774*1465
|
750*774*1595
|
|
重量 (KG)
|
無油箱
|
170
|
192
|
195
|
215
|
|
有油箱
|
194
|
228
|
231
|
251
|
|
噪音dB(A)
|
75dB(A)以下
|
78dB(A)以下
|
注：
☆冷卻能力是在環境溫度35℃、進油溫度35℃、油品為VG32的工況下測定
☆安全保護功能：逆相、缺相保護；壓縮機、油泵電機過載繼電器保護；壓縮機內部過熱保護；制冷系統
高壓異常保護；環境溫度、油溫、油壓異常保護等
☆電腦控制器恒溫模式和差溫模式同調有機結合，同一控制器兩種溫度控制功能；溫度下限20℃；
☆一般單獨給液壓站或主軸冷卻的，可選用BU/BK/BH型油冷卻機；若同時給主軸和齒輪箱冷卻的，可選用
BHT型油冷卻機；
☆本系列機組有冷熱兩用功能的R機型可供選擇
☆規格表中最大出油壓力是指本公司出廠調試的油冷卻機最大輸出壓力，若出油壓力需要大于1.5Mpa，請
在訂貨時提出；
☆本產品內部不含濾油器，請在安裝使用時在進油口處配置100目濾油器，不建議在出口處加裝濾油器；
☆本裝置禁止使用水劑水溶性液體，易燃性液體、腐蝕性液體
☆進油口真空油壓請維持在0.3MPa以下，出口配管阻力請維持在0.3MPa以下
☆安裝時在空氣的吸入口需保留不小于100MM的距離，在熱風排出口需保留不小于300MM的空間；
☆選擇油冷卻機連接油管時，請選用通徑與油冷卻機接口通徑相符的油管，長度不應太長，否則油冷卻機
噪音將明顯加大；
