德國FAG Top-Laser EQUILIGN激光對中儀
使用 EQUILIGN 快捷高效地實現軸對中
-
對中水平、立式和法蘭安裝的機器
-
通過自動流程圖進行簡便操作
-
自動測量模式“動態時鐘 (Active Clock)”消除操作錯誤
-
使用笑臉圖標自動評估對中狀況
-
翻轉機 (Flip Machines) 功能
-
PDF 格式的測量報告直接保存在 U 盤中
-
包括藍牙通訊
德國FAG Top-Laser EQUILIGN激光對中儀
簡單操作可以對旋轉中的機器實現精準軸對中，并且不會超出您的預算。
您將擁有一個帶有 HD XL 探測器和高精度 MEMS 測斜儀的傳感器。標準系統已經包含藍牙模塊，而且測量計算機中集成有一塊蓄電池。
直觀的自動流程圖功能確保操作人員能夠逐步通過測量更為簡單和快速地確定對中狀況。所有相關的測量結果均以圖形的方式顯示在屏幕上。另外，由于可以過濾環境光線，因此即使受到陽光直射，測量也可進行。
借助 TolCheck，笑臉圖標將顯示對中狀況并詮釋測量結果。
借助創新型動態時鐘測量模式，軸只需旋轉 70 度即可進行測量，并自動獲取 3 或者 4 個測量位置。
屏幕將實時顯示機器在垂直和水平方向的調整量。
采用模塊化結構。通過激活附加功能，該系統可簡單且隨時滿足您的個性化需求。
將 PDF 格式的測量報告直接從機器保存到 U 盤中： 因此現場不需要計算機。
用于校準耦合軸和解耦軸的激光系統

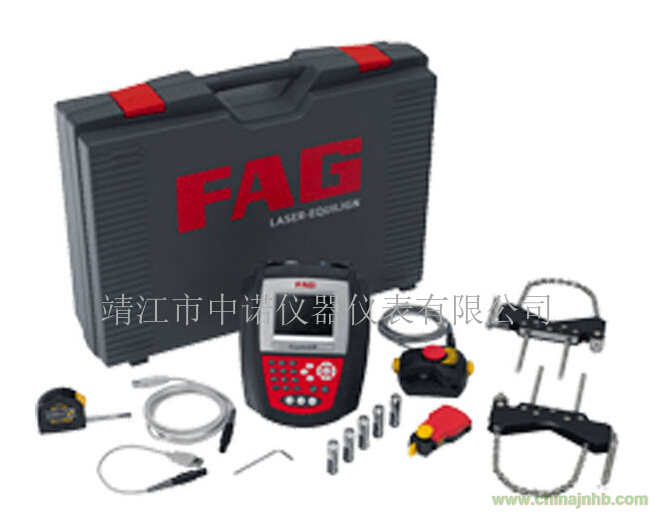

交貨范圍：
- 手動控制設備
- 發射器
- 接收器
- 2 * 鏈條 300 mm
- 2 * 支架
- 4 * 柱子 115 mm
- 外殼
- 卷尺
- 用于存儲測量數據的 USB 棒
- USB 連接線
手動設備
顯示屏：
3,5" TFT,
透射式（適合在陽光下使用），
分辨率：320 x 240 像素，
65535 灰階，
LED 背景燈
輸入：
帶數字塊和快捷鍵的薄膜鍵盤
顯示屏：
2 個用于指示電池電量和校準狀態的 LED
測量模式：
靜態 (9-12-3)
活動時鐘（90°內 3 個測量值）
低旋轉角度：90°
供電：
電池：5 x AA (1.5 V)（包含在交貨范圍中）
工作時間：8 小時（典型）
外部接口：
USB 主機
USB 從機
用于編碼器系統的 RS232（串行）
防護等級：耐沖擊、防塵和防噴淋 (IP 65)
溫度范圍：-10°C 至 50°C
相對濕度：10% 至 90%
檢驗標準：CE
手動設備的尺寸和質量：
尺寸 (W x H x D)：220 x 165 x 45 mm
質量：742 g
編碼器
測量距離： 5 m
激光：
類型：Ga-Al-As 半導體激光
波長（典型）：675 nm（紅色，可視）
等級：Class 2，FDA 21 CFR 1000 和 1040
光束功率：< 1 mW
分辨率：1 μm
準確度：> 98%
角度測量（傾角計）：
測量范圍：0°至 360°
分辨率: < 1°
防護等級：IP 67
工作溫度：0 °C 至 55 °C
編碼器的尺寸和質量：
尺寸 (W x H x D)：107 x 70 x 49 mm
質量：約 177 g
反射器
類型：90°屋脊棱鏡；
準確度（平均）：> 99%
防護等級：IP67（防塵，防水）
工作溫度：-20°C 至 60°C
尺寸 (W x H x D)：約 100 x 41 x 35 mm
質量：約 65 g
完整系統
運輸箱；材料：ABS
箱體尺寸：約 500 x 410 x 140 mm
質量，包含所有標準零件：4,1 kg
