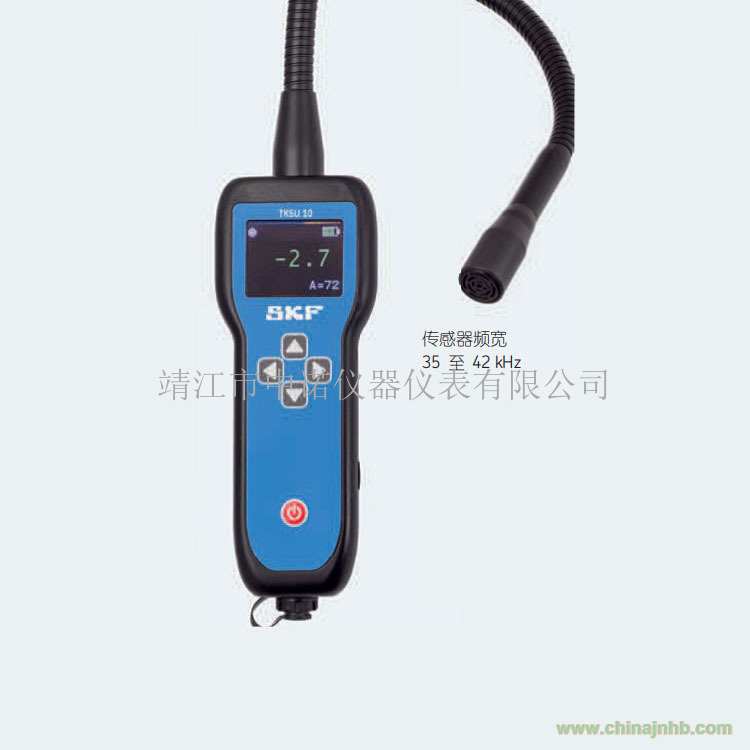

SKF 超聲波檢漏儀 TKSU10

快速方便地檢查氣體泄漏

SKF TKSU 10 超聲波檢漏儀幫助用戶快速找到壓縮空氣或真空系統中的泄漏。此儀器極易使用且具備可調節的靈敏度以及直觀的指導性，以實現高超的檢漏效果。

任何壓縮空氣系統都可能經歷泄漏，這會擴大壓縮機上承受的載荷并提高成本。

即使在嘈雜的工業環境中，TKSU 10 也能通過超聲波測量傳感器遠距離幫助用戶方便地找到泄漏。內置的OLED 顯示屏協助用戶調節靈敏度并展示從泄漏空氣測量到的超聲波噪音，實現泄漏的量化并排出修復的先后次序。

? 易于使用；無需培訓

? 在嘈雜的工業環境中實現遠距離檢漏

? 彩色 OLED 顯示屏有助于調節靈敏度設置并顯示測量值

? 通過泄漏識別和修復減少能源消耗和降低維護成本

? 質輕，配備工業耳機的手持裝置

? 可獨立調節的傳感器靈敏度和耳機音量

? 靈活的探頭有助于在難以觸及的位置找到泄漏

? 耳機配備掛脖設計，可與防護頭盔一同佩戴

快速方便地檢查氣體泄漏

TKSU 10 專為所有使用壓縮空氣的行業而設計，尤其推薦用于造紙和化學行業以及使用空氣驅動電動工具的車間。

超聲波是無法被人耳所聽到的聲音，換句話說，高于20KHz 以上的頻率是人耳所無法涉及的聲音。利用超聲波這一物理特性對設備狀態進行交叉技術診斷，確保狀態檢修的正確趨勢與管理。

高精度、良好重復性:
任何狀態檢修計劃和實施的成功都取決于有價值的數據。超聲波檢測儀具備無比的精度和重復性，能達到對運行設備進行實時檢測。

多功能:
TKSU10超聲波檢測儀能夠提供一攬子狀態維護方案。它重新定義了超聲波檢測的力量，也重新定義了多功能的力量。把人類的聽覺范圍延伸到極致！它既能檢測所有電器設備的局放故障，又能檢測所有旋轉機械的磨損故障，并對其潤滑狀態進行評估，同時由能檢測壓力容器及管道的內外氣液泄漏，成為工業汽液堵漏增效的節能中心。它是一套既能滿足你目前預算的系統又能隨著你將來的需求而不斷擴展、升級，將現在和將來的*新科技置于你的掌握之中！

TKSU10超聲波檢測儀，將人類的聽覺范圍延伸到及至...
－多功能型
－使用簡單方便
－工業預防保養中*具有竟?fàn)幜x器之一

TKSU10超聲波檢測儀測量功能:
■ 閥門內漏、液壓系統內漏檢測
■ 泵氣蝕檢測、空壓機內部泄漏檢測
■ 疏水器故障的檢測
■ 壓縮空氣泄漏檢測、鍋爐、熱交換器和冷凝器泄漏檢測
■ 鍋爐故障安全門查找
■ 風噪聲和漏水檢測
■ 電氣設備局放巡檢：GIS 開關驅動機構故障查找、絕緣子污閃及內部裂紋檢測 電纜接頭局放檢測、GIS/GCB 及開關柜、電源柜、通訊柜內部局放故障檢測、變壓器、母線套管、CT/PT、電容器和電抗器的局放檢測、SF6 氣體泄漏檢測


TKSU10超聲波檢測儀特點：
■ 標準內置的超聲波傳感器
■ 一個外接傳感器通道接口，連接標配外置柔性傳感器
■ 配備工業耳機
■ 多種傳感器可持續開發中...


閥門和液壓系統的泄漏檢測——應用于閥門內漏和液壓系統泄漏故障查找

系統在線運行時，對閥門內部阻塞或泄漏進行準確地發現。使用超聲波檢測儀檢查液壓回路故障來找出內部泄漏快速而輕松。超聲波檢測儀“接觸模式”沿回路采集樣本讀數。檢測人員能清楚地定義流動方向，更重要的是故障源，即使在高噪聲區域。液壓柱塞上穿過密封的內部泄漏在油中產生微小氣泡，隨著它們從壓力側到達無壓力側，它們依次“爆裂”。這些小爆炸產生超聲波能量，很容易被超聲波檢測儀的檢測到。并且通過調節檢測器的頻率來消除干擾的超聲波。

典型應用舉例——「閥門內漏、液壓系統內漏檢測方法」
1、將儀器貼靠在閥門上游管線（如圖A處）測定系統環境超聲值。
2、使用TKSU10超聲波檢測儀主機上的向上和向下箭頭按鈕調整儀器靈敏度，確保液晶顯示屏上的箭頭指針隱去，以測定系統背景信號，同時注意顯示屏上的dB讀數。
3、將儀器貼靠閥門下游管線（如圖B處）傾聽泄漏信號。如果顯示屏上的dB讀數小于或等于A點讀數，說明閥門沒有泄漏現象；如果B點的dB讀數相對于A點有所增加，說明閥門泄漏。
4、*后，將檢測儀貼靠B點之下的某處下游管線，進行泄漏點確認。如果閥門泄漏，圖中C點的dB讀數應小于B點讀數；如果C點的dB讀數大于B點讀數，泄漏位置應該在管線的下游某處。
5、如果閥門處于關閉狀態，則幾乎聽不到聲響。如果閥門處于打開狀態，可以聽到連續或間斷的流動聲音，這是介質流過閥體時發出的聲音。
6、水處理廠可以參照超聲波檢測儀的數字讀數進行閥門檢修后的校準和設置工作。水處理設備的閘式閥的讀數一般低于5dBμV。

技術參數：
