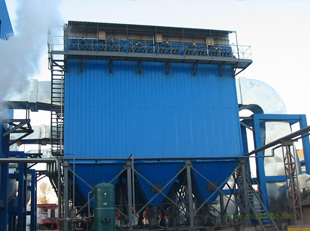

小型燃煤鍋爐布袋除塵器除塵器結構：


1、箱體部分由上箱體（凈風室）、中箱體（過濾室）、下箱體（灰斗）、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。

2、濾袋總成。濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，并能有效延長濾袋的使用壽命。濾袋規格為：￠130×2450mm、￠130×6000mm、￠160×6000mm三種，采用聚苯硫醚針刺氈（進口PPS/PPS504CS17、防水防油處理）。

3、導流裝置：采用國際上先進的進風方式，設計獨特的煙氣分配裝置。不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋。進一步提高除塵效率。提高濾袋的使用壽命。

4、脈沖噴吹系統：反沖氣箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。GDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。

5、出灰系統由電振動器（空氣炮）、電加熱器、灰位指示器組成。電振動器（空氣炮）確保灰塵具有好的流動性。

6、控制系統主要由脈沖噴吹控制儀、MC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

7、離線保護系統：主要由旁路閥、緊急噴水系統、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。
