一、產品概述

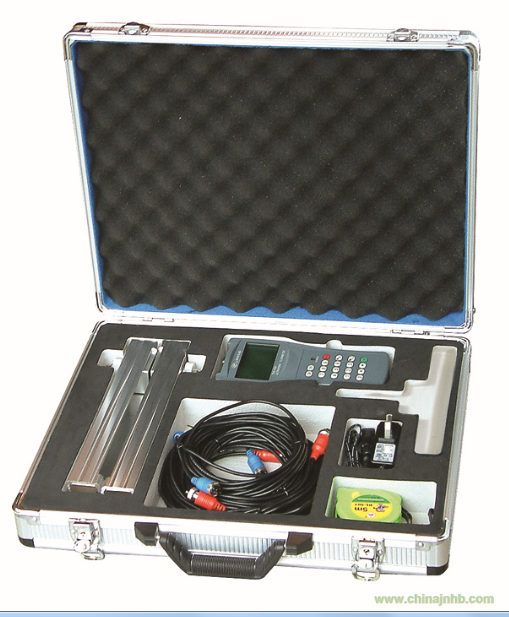

TDS-100H型手持式超聲波流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，是目前國內體積最小、質量最輕，真正意義上的便攜式超聲波流量計，產品已遠銷日本、韓國、東南亞、澳洲、美國等地區，受到廣泛好評。
二、主機參數
* 測量精度：優于1%
* 重 復 性：優于0.2%
* 工作電源：90～230VAC (內置鎳氫充電電池，充足后可持續工作12小時)
* 安裝方式：外敷式安裝，操作簡單，方便
* 顯 示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
* 信號輸出：非隔離RS232(海峰FUJI擴展協議) /1路隔離OCT輸出
* 其它功能：內置數據記錄器可記錄時間、累積流量、信號狀態、工作
時間等
標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據
自診斷，提示當前工作狀態是否正常
三、外形尺寸
四、可選配傳感器及參數
標準小型傳感器S1型 標準中型傳感器M2型 標準大型傳感器L2型
標準小支架傳感器HS型 標準中支架傳感器HM型 高溫小型傳感器S1H型 高溫中型傳感器M2H型
|
技術參數
|
支架HS型
|
支架HM型
|
標準S1型
|
標準M2型
|
標準L2型
|
高溫S1H型
|
高溫M2H型
|
|
適用管徑(DN)
|
15～100
|
50～700
|
15～100
|
50～700
|
300～6000
|
15～100
|
50～700
|
|
材 質
|
鋁合金
|
ABS
|
特殊高溫材料
|
|
工作頻率
|
1MHz
|
|
常用安裝方法
|
V (N、W)法
|
V、Z法
|
V (N、W）法
|
V、Z法
|
Z法
|
V (N、W）法
|
V、Z法
|
|
標 定
|
整機配對標定
|
|
磁 性
|
有
|
無
|
|
適用溫度
|
0～70℃
|
0℃～160℃
|
|
防護等級
|
IP65
|
|
外形尺寸
|
200×25×25
|
280×40×40
|
45×30×30
|
60×45×45
|
80×70×55
|
90×85×24
|
90×82×29
|
|
質量（克）
|
250
|
1080
|
75
|
250
|
650
|
94
|
150
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
適用管材
|
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
|
|
管道襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
|
|
信號電纜
|
標準配置：5米×2，可選配10米×2或15米×2
|
