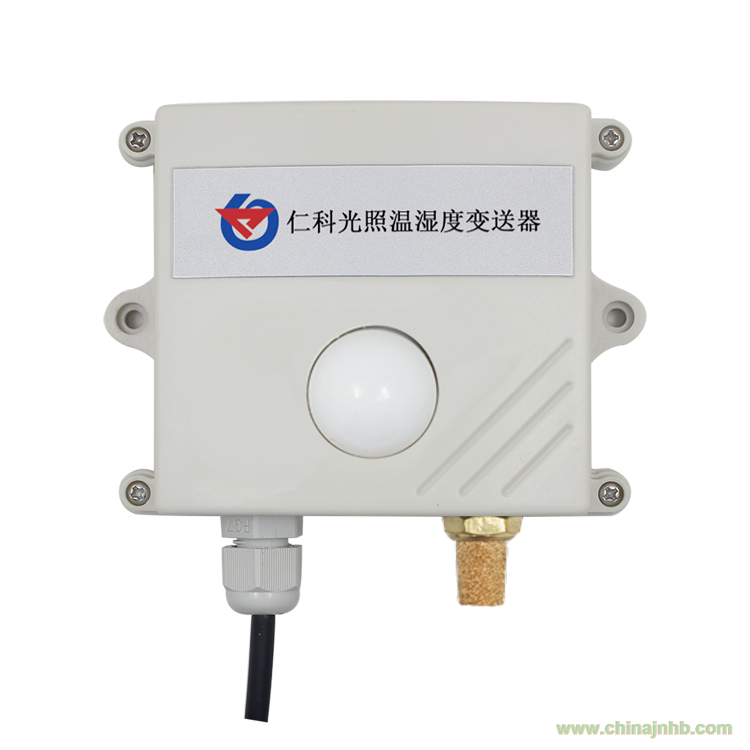

該變送器是一款光精度感光變送器，輸出數值計量單位為Lux,設備采用壁掛防水外殼，壁掛式安裝，防護等級高。485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米，產品供電為10-30V寬電壓供電，主要應用于農業大棚、花卉培養溫室、農業大田、電子設備生產線等需要光照度監測的場合。

485型：

模擬量型：

（1）電流型輸出信號轉換計算

      例如量程0~65535lux，4~20mA輸出，當輸出信號為12mA時，計算當前光照度。此光照度量程的跨度為65535lux，用16mA電流信號來表達，65535lux/16mA=4095.9375lux/mA，即電流1mA代表光照度變化4095.9375lux。測量值12mA-4mA=8mA。8mA*4095.9375lux/mA=32767.5lux。當前光照度為32767.5lux。

（2）電壓型輸出信號轉換計算

       例如量程0~65535lux，0-10V輸出，當輸出信號為5V時，計算當前光照度。此光照度量程的跨度為65535lux，用10V電壓信號來表達，65535lux/10V=6553.5lux/V，即電壓1V代表光照度變化6553.5lux.測量值5V-0V=5V.5V*6553.5lux/V=32767.5lux。當前光照度為32767.5lux。

  1)PLC采集不到數據

  答：請檢查設備輸出類型；設備是否上電。

  2)采集到的信號與實際差很大

  答：請檢查設備量程及數據換算關系。

  3)變送器輸出有跳動

  答：變送器與采集器之間距離過長，造成信號紊亂。

  4)如何快速判定問題

  答：暫時不接后級采集設備，萬用表測量變送器信號輸出。

我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度或光照度設備的集中監控。

        RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。

        本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。

        遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。

   我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。

        環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。

我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：

（1）上位機軟件二次開發

 按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。

（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。

2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。

2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。

2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”

2.4通信超時和采集頻率建議設置在200ms以上。

2.5通信成功后，寄存器的數值即真實的光照度數據。
