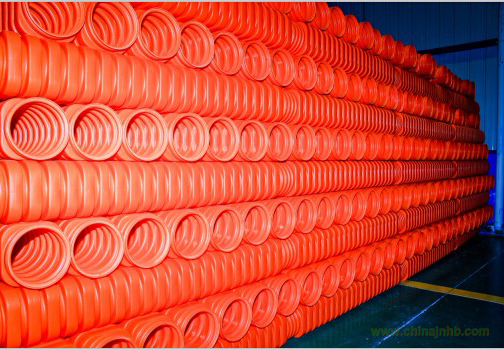

FHPP高抗壓枕形雙壁復合管
一、產品簡介：
FHPP高抗壓枕形雙壁復合管是采用阻燃改性聚丙烯為主要原料，配以其它功能性助劑，經特殊的定型模具擠出而成的管材，該管材結構獨特，為外方/內圓結構，即：外部的波峰為方形，波谷處為圓形結構，因其特殊的結構，使管材的抗壓強度得到極大提高，同時又由于管材采用特殊地改性材料，使管材具有優良的環剛度、阻燃性、耐熱性、安裝施工便捷性，是目前最理想的電力及通訊用保護套管。
二、產品用途：
高壓及超高壓電力電纜保護管的開挖施工。
三、產品特性：
1） 抗外壓強度高，因采用特殊的方形波峰和圓形波谷的結構，極大的提高了管材在垂直方向的抗壓強度，同時，圓形波谷又將360度方向的力均勻分散和抵消，使管材環剛度極大提高，可達80 kN/m2以上，最大埋深可達16m；
2）韌性優良，耐低溫及外部破沖擊性能良好，因采用了韌性優良的改性材料，大大提高了管材韌性及抗破壞性能，能夠在惡劣氣候條件下正常使用，任意摔打不破裂；
3）耐熱性好，采用特殊改性聚丙烯原料，維卡耐熱溫度高，可達150度以上；
4）阻燃效果好，因采用特殊阻燃改性料，管材能夠離火自熄，氧指數可達28以上；
5）安裝施工便捷，因外形為方形，因此安裝施工時不需使用管枕固定，極大地減少了工作量，同時也節省了管枕，降低了工程造價。
四、產品主要物理性能：
|
序號
|
項目
|
單位
|
指標
|
|
1
|
環剛度（23±2）℃
|
kN/m2
|
35.0≤S1＜50.0
50.0≤S2＜75.0
75.0≤S3＜100.0
S4≥100.0
|
|
2
|
環段熱壓縮力（70±2）℃
|
kN
|
≥1.5
|
|
3
|
環柔性
|
-
|
不破裂
|
|
4
|
維卡耐熱（10N，50℃/h）
|
℃
|
≥150
|
|
5
|
落錘沖擊（0℃）
|
-
|
9/10不破裂
|
|
6
|
彎曲半徑
|
-
|
S1：10DN；S2：10DN；S3：15DN；S4：20DN
|
|
7
|
熱阻系數
|
（℃.m）/w
|
≤4.0
|
|
8
|
體積電阻率
|
Ω.m
|
≥1.0×1011
|
|
9
|
氧指數
|
-
|
≥28
|
|
10
|
耐電壓試驗（2Kv/17min）
|
-
|
不擊穿
|
|
11
|
阻燃等級①
|
級
|
≥V-1
|
|
12
|
連接密封性
|
-
|
0.005Mpa水壓在23℃下保持35min，接頭處不滲水、漏水。
|
備注：①參數可根據用戶要求定制
五、管材規格/等級：
|
規格
|
等級
|
尺寸（mm）
|
|
DN100
|
S1/S2/S3/S4
|
125*125
|
|
DN150
|
S1/S2/S3/S4
|
183*183
|
|
DN175
|
S1/S2/S3/S4
|
216*216
|
|
DN200
|
S1/S2/S3/S4
|
255*255
|
不同開挖型管材性能對比：
|
名稱/規格 指標
|
埋地式高壓電力電纜用阻燃高抗沖改性聚丙烯（FHPP）方形單壁波紋套管DN150
|
埋地式高壓電力電纜用MPP單壁波紋套管
DN150
|
玻璃鋼電力電纜保護管
(DN150*5)
|
|
環剛度（KN/m2）
|
≥50
|
≥25
|
≥25
|
|
韌性
|
韌性好，能抗低溫沖擊，不易破損。彎曲性良好，最小彎曲半徑可達15D。
|
韌性好，能抗低溫沖擊，不易破損。彎曲性良好，最小彎曲半徑可達10～20D。
|
韌性差，不抗低溫沖擊，易破損。不能彎曲，不方便敷設
|
|
耐熱性(℃)
|
≥150
|
≥150
|
≥135
|
|
阻燃氧指數
|
28以上，離火自熄，不產生劇毒氣體
|
不阻燃，離火后仍能持續燃燒，不產生劇毒氣體
|
不阻燃，離火后仍能持續燃燒，產生劇毒氣體
|
|
散熱性
|
散熱性好,
導熱系數：0.3 w/m?K
壁厚較薄，因波紋結構，表面積大，散熱速度快，相比于其它管快約4倍。
|
散熱性好,
導熱系數：0.3 w/m?K
壁厚較薄，因波紋結構，表面積大，散熱速度快，相比于其它管快約4倍。
|
不易散熱,導熱系數：0.25w/m?K
壁厚較厚，表面積相對較小，不易散熱。
|
|
連接方式
|
多樣：卡扣連接或焊接連接不易脫落，波紋結構可伸縮，抗沉降性好。
|
多樣：卡扣式連接或焊接連接不易脫落，波紋結構可伸縮，抗沉降性好。
|
單一：承插式連接易脫落，抗沉降性差。
|
|
密封性
|
地基改變時不易脫落，抗沉降性好，能做到全密封。
|
地基改變時不易脫落，抗沉降性好，在不使用焊接連接時密封性略差。
|
彈性密封圈平擴內置連接，地基改變時易脫落，易漏水和泥沙，密封性差。
|
|
環保性
|
無污染環保材料，廢舊管材可回收利用。
|
無污染環保材料，廢舊管材可回收利用。
|
屬嚴重污染材料，不環保，廢舊管材不可回收利用。
|
|
創新性
|
經查新，該產品為國內首創，國外未見相關報道。
1、新材料、新工藝、新結構，方形波峰和圓形波谷的結合極大地提高了管材的抗壓強度，節省了材料使用量，同時也提高了施工效率；2、內壁弧型結構、光滑、穿纜阻力小，外壁平整，與內壁形成牢固的三角結構，管材縱向及環向強度高，不易出現蛇形彎和環向變形。
|
1、單壁波紋結構有所創新，但整體還為圓形，因此在抗壓性能方面有所不足；2內壁弧型結構、光滑、穿纜阻力小，但因系單壁結構，管材縱向強度較差，在施工時容易出現蛇形彎，影響穿纜。
|
淘汰材料，無創新性。內壁粗糙，穿纜阻力大。
|
|
施工性
|
因方形結構，管材在層層疊放時不需用管枕固定，施工迅速方便、勞動強度較小，且內壁為弧形結構，有利于方便穿纜。韌性好、強度高，適合各種地質施工，可不需水泥包封。
|
較輕、施工迅速方便、勞動強度較小。韌性好，適合各種地質施工，可不需水泥包封。
|
較重，施工不便，勞動強度較大。韌性較差，對地質條件要求較高，必須水泥包封。
|
