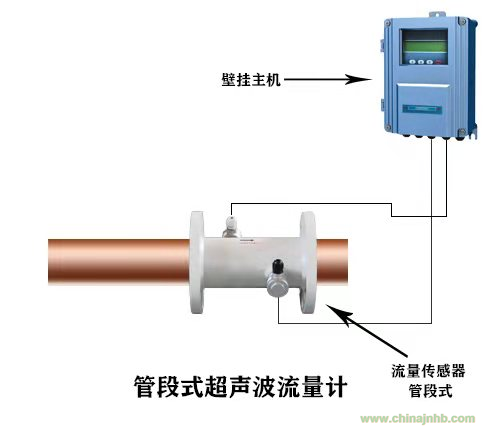

管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。
衛生型管段式傳感器 π型管段式傳感器 標準管段式傳感器
|
技術參數
|
衛生型管段式
|
π型管段式
|
標準管段式
|
|
適用主機
|
一體式、分體式、經濟型、流量模塊
|
一體式、分體式、經濟型、流量模塊、水表
|
|
適用管徑
|
DN25-DN80
|
DN15-DN40
|
DN50-DN1000
|
|
材 質
|
不銹鋼
|
碳鋼（不銹鋼選購）
|
|
工作頻率
|
1MHz
|
|
連接方式
|
活接連接
|
法蘭連接
|
|
適用溫度
|
－40℃～160℃
|
|
標 定
|
整機在線標定
|
|
防護等級
|
IP68(可潛水工作，水深≤3米)
|
|
外形尺寸
|
見下表
|
|
公稱壓力
|
見下表
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
管道襯材
|
無
|
|
信號電纜
|
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，
并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
衛生型管段式管道參數
|
公稱通徑
DN(mm)
|
額定壓力
(MPa)
|
活接式外形尺寸
|
材 質
|
|
L
|
H
|
D
|
C
|
|
25
|
4.0
|
300
|
282
|
51
|
19
|
不銹鋼
|
|
40
|
300
|
300
|
74
|
23
|
|
50
|
300
|
310
|
84
|
24
|
|
65
|
350
|
330
|
100
|
28
|
|
80
|
400
|
345
|
114
|
30
|
π形管段式/標準管段式管道參數
|
公稱通徑
DN(mm)
|
額定壓力
(MPa)
|
π形管段
|
標準管段
|
法蘭尺寸(mm)
|
|
L1
|
L2
|
D
|
D1
|
D2
|
f
|
Ｎ-Φ
|
法蘭厚度
|
|
15(派形管)
|
1.6
|
320
|
|
95
|
65
|
45
|
2
|
14×4
|
14
|
|
20(派形管)
|
360
|
|
105
|
75
|
55
|
2
|
14×4
|
16
|
|
25(派形管)
|
390
|
|
115
|
85
|
65
|
3
|
14×4
|
18
|
|
32(派形管)
|
450
|
|
140
|
100
|
76
|
3
|
18×4
|
18
|
|
40(派形管)
|
500
|
|
150
|
110
|
84
|
3
|
18×4
|
20
|
|
20
|
|
195
|
105
|
75
|
55
|
2
|
14×4
|
16
|
|
25
|
|
225
|
115
|
85
|
65
|
3
|
14×4
|
18
|
|
32
|
|
230
|
140
|
100
|
76
|
3
|
18×4
|
18
|
|
40
|
|
245
|
150
|
110
|
84
|
3
|
18×4
|
20
|
|
50
|
|
200
|
160
|
125
|
100
|
3
|
18×4
|
22
|
|
65
|
|
210
|
180
|
145
|
120
|
3
|
18×4
|
24
|
|
80
|
|
225
|
195
|
160
|
135
|
3
|
18×8
|
24
|
|
100
|
|
250
|
215
|
180
|
155
|
3
|
18×8
|
26
|
|
125
|
|
270
|
245
|
210
|
185
|
3
|
18×8
|
28
|
|
150
|
|
300
|
280
|
240
|
210
|
3
|
23×8
|
28
|
|
200
|
|
370
|
335
|
295
|
265
|
3
|
23×12
|
30
|
|
250
|
|
450
|
405
|
355
|
320
|
3
|
25×12
|
32
|
|
300
|
|
500
|
460
|
410
|
375
|
4
|
25×12
|
32
|
|
350
|
|
550
|
520
|
470
|
435
|
4
|
25×16
|
34
|
|
400
|
|
600
|
580
|
525
|
485
|
4
|
30×16
|
38
|
|
400
|
1.0
|
|
600
|
565
|
515
|
482
|
4
|
25×16
|
30
|
|
450
|
|
700
|
615
|
565
|
532
|
4
|
25×20
|
30
|
|
500
|
|
800
|
670
|
620
|
585
|
4
|
25×20
|
32
|
|
600
|
|
1000
|
780
|
725
|
685
|
5
|
30×20
|
36
|
|
700
|
|
1100
|
860
|
810
|
775
|
5
|
24×25
|
32
|
|
800
|
|
1200
|
975
|
920
|
880
|
5
|
24×30
|
32
|
|
900
|
|
1300
|
1075
|
1020
|
980
|
5
|
24×30
|
34
|
|
1000
|
|
1400
|
1175
|
1120
|
1080
|
5
|
28×30
|
36
|
