一、             設備簡介

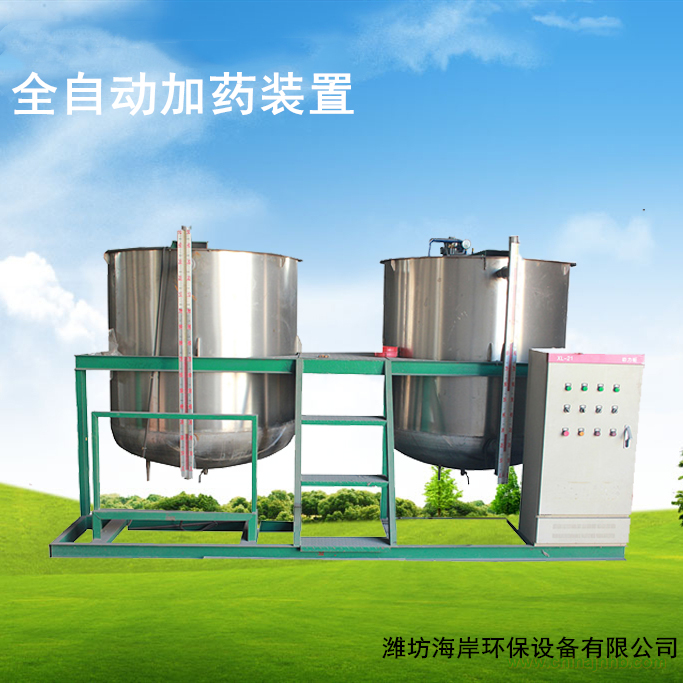

HTJY全自動加藥裝置是我公司研制開發出的一種新穎的加藥設備。此加藥裝置用于PAM（聚丙烯酰胺）的投加。在整個過程實現PAM的粉劑的投料、溶解、加藥一體化。我公司在設計時，考慮用戶操作，將最后一步加藥操作，設置為手動執行，這樣做避免無料投加，損壞計量泵。

二、             設備特點

1.       安全自動控制；

2.       PAM藥劑添加，為倒置式布袋裝置或手動式添加；

3.       藥劑投加量精確可調、避免藥劑不必要的浪費；

4.       保養簡易、外形美觀、占地面積小、結構緊湊；

5.       強大的技術支持，可按用戶要求設計流程。

 三、圖略

四、             操作說明

開機前首先檢查電氣控制柜主電源有無接入及空開是否打開，然后將電控柜門關上。再檢查投料機內是否有PAM干粉。接下來可以開機了。電控柜上有一自動/手動的旋扭，將它擰在自動上后，設備將按設定的程序來運行。首先是開進水電磁閥，開始進水，此時投料機開始工作加藥，PAM粉劑經過螺旋葉輸送到旋流溶解筒內，經過水的沖擊力旋流進行混合和溶解。干粉投家加的速度筒投料機手輪6來調節。通過改變螺旋葉的轉速來改變投藥量。此時第一槽內攪拌機1開始啟動進行攪拌，當液位到溢流口時，還未充分溶解的藥液進入第二槽內，此時攪拌機2開始啟動再進行攪拌，同樣，當水位到達溢口流時，溶液開始向第三槽內溢流，此時第三槽內PAM已經溶解，可以手動啟動控制使加藥計量泵開始投加藥液了。其加藥泵的流量可以通過計量泵上的手輪來調節，必要時也可以通過管路上的閥門進行更大范圍內的流量調節。當液位到達高液位浮球時開進水電磁閥關閉，當液位到達低液位浮球時，進水電磁閥開啟，繼續進水。以上時通過電控柜內 PLC來實現的。當將電控柜上旋扭擰在手動上時，此操作過程通過手動控制一步一步實現。設備在調試前，請?jiān)O(shè)置為手動形式。

     當干粉投料機內的粉劑用完后，電控柜會發出蜂鳴聲，提示用戶加藥。

     當進水電磁損壞時，可以通過旁路來進水。

五、             設備維護

1.       當設備不用時請通過放空口將藥箱內液體排空，避免藥劑失效帶來的麻煩。

2.       攪拌機、投料機、計量泵定期加檢查潤滑油，是否要添加。

3.       保持設備的清潔。
