一、產品介紹

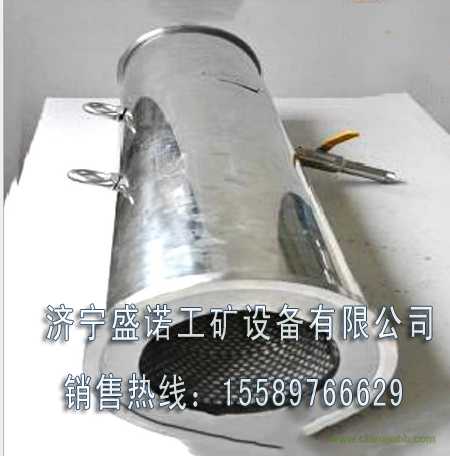

GD/SDT系列環縫引射式瓦斯稀釋器，是處理煤礦井下瓦斯聚集的專用設備。它采用壓縮空氣作動力，不帶電工作，不產生摩擦火花，在有爆炸危險氣體環境中使用安全、可靠。

二、工作原理

環縫引射式瓦斯稀釋器的基本原理是“孔達效應”，以壓縮空氣作為能源，壓縮空氣進入一個徑向的環形空間，而這個特殊的設計環形空間能使

壓縮空氣得到膨脹，同時使流速提高。所以，在此作用下可產生低壓和負壓而進入設備的空腔。這樣，使壓縮空氣與誘導吸入的氣體混合之后在增壓管內擴散，然后以高速噴射出去誘導進入的氣體可以達到超過17倍的壓縮空氣體積。由負壓而產生的高速氣流軌跡是以層狀狀態流動。它的功能參數取決于環形空間的結構尺寸和起誘導作用的壓縮空氣的壓力。

三、產品特點

1．內部采用環縫引射式結構；制造工藝采用鑄造成型，精密數控機械加工，有防井下閑雜電流接地儀，且不用電能，產品高強度、高效率，安全可靠。

2．外殼采用不銹鋼材料，設置了清理口能清除環縫堵塞，從而保證了產品美觀、耐腐蝕和有效使用壽命。

3．進氣和出氣端裝有消音器，環境噪音小，安裝使用方便。

四、技術參數

工作風壓 0.35~0.85 MPa          壓風風量   0.60~1.50 m3/min

引射風量 37~57.00 m3/min       進 氣 口   Ф80 mm

重   量 23.8 kg                 外形尺寸   Ф219х1065（mm）

五、產品應用

1）稀釋局部瓦斯積聚

在巷道掘進時，在主風流未能進入的死角，如運輸機窩頭，絞車房、材料庫和機電硐室等，巷道斷面變化或拐角處，巷道頂板冒高處，常常積

聚瓦斯，形成危險地帶，而GD-80環縫引射式瓦斯稀釋可有效地吹散此處的積聚瓦斯。

 2）在煤巷掘進工作面的應用

短小巷道；由于環縫引射式瓦斯稀釋所具有的可靠安全性（沒有電火花和摩擦火花），在確保瓦斯濃度不超限的條件下，當短小巷道放炮落煤時，可利用它將瓦斯和煤塵很快排出作業區。

 機械化掘進；環縫引射式瓦斯稀釋除了固定安裝之外，也可安裝在機械上，吹散機械前方積聚的瓦斯或抽出機械前方四周帶有煤塵和瓦斯的氣體。

3）處理采煤工作面上隅角瓦斯的聚集

隨著機械化程度的提高，采煤工作面不斷加長，后退式采煤工作面上隅角瓦斯和聚集問題顯的越來越嚴重，來源于采空區的高濃度瓦斯都集中在這里，因此形成了一個極為危險的區域，為了解決這個問題，可將管子插入上隅角采空區內，利用環縫引射式瓦斯稀釋器產生的負壓，將高濃度瓦斯抽出并排放到安全地帶，用此方法可以有效的解決采煤工作面上隅角瓦斯的積聚，另外也可根據瓦斯涌出的情況，利用環縫引射式瓦斯稀釋器吹散采煤工作面上隅角瓦斯的積聚。

4）用瓦斯稀釋器平衡密閉壓力

在有自燃危險和瓦斯煤塵的礦井中，采空區的密閉有著一定的隔離作用，密閉內的壓氣隨時都在變化，特別是在采空區抽放瓦斯的條件下，這樣便會出現向密閉內漏風和采空區內瓦斯溢出的危險。因此有必要使密閉附近的氣壓保持在均壓的狀態，使用環縫引射式瓦斯稀釋器便可達到這個目的。
