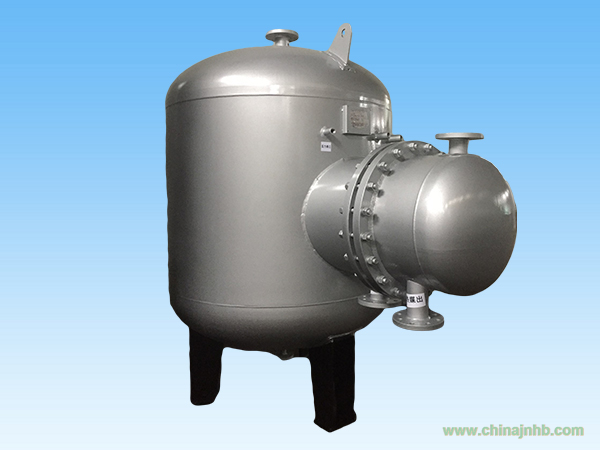

一RV-03/04特點：

●采用小管徑換熱管束，多路多回程換熱；尤其適用于太陽能系統

●罐內增高導流、阻流裝置、提高傳熱系數；

●采用新型換熱管束，多流程，熱媒利用率高，節能；

●熱媒溫降大，可不設疏水器，熱媒水出水溫度約55℃；

●換熱量大，為同類標準罐的1.2～2倍；

●冷水區域小，容積利用率達90%；

●綜合性能遠優于同類標準罐、高效、節能。

二、設計使用說明

1、本系列換熱器適用于一般工業及民用建筑的熱水供應系統，熱媒為高、低溫軟化熱水或太陽能熱水，設計選用應注明媒類型。

2、被加熱水出口溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在50～60℃之間。

3、安全技術要求：

●在換熱器的頂部裝安全閥，安全閥工作壓力應與選用“表1”至“表4”中的“設計壓力”值相同(訂購安全閥應申明)，安全閥的安裝與使用應符合國家質量技術監督局頒布的《固定式壓力容器安全技術監察規程》的規定。

●條件許可時在換熱器頂部設向上引出通大氣的膨脹管；如不能設膨脹管，可設膨脹水箱或壓力式膨脹罐與換熱器相連。

●換熱器使用中應定期檢驗，每年至少進行一次外觀檢查。每三年至少進行一次內外部檢驗；每六年至少進行一次全面檢驗。檢查與檢驗的內容及要嫠可參照《固定式壓力容器安全技術監察規程》進行。

4、換熱器使用中，應視水質及使用情況定期對換熱管束部分進行維護管理，當水質硬度較高時，宜采用適宜的軟化措施或水質穩定措施。隔20～30天開啟泄水排污閥一次，進行排污。

5、容器型號說明：

RV-03(04)-N  H  XX/X

殼體設計壓力Ps(MPa)

管程設計壓力Pt(MPa)

熱媒種類：H為熱水

總容積(M3)

編號(03臥式、04立式)

容積式換熱器

三、操作說明

1、先將換熱器及整個熱水管網充滿冷水；

2、開啟管網熱水循環泵，同時打開熱媒進、出口管上的閥門，再開啟溫度自控閥使其投入工作，將換熱器內及管網內冷水均勻加熱到設定溫度，系統投入正常運行狀態。（注：在開啟溫控閥前，應保證熱媒管道內雜質應清除干凈）。
