智慧用電在線監控裝置

1 概述

     智慧用電在線監控裝置是針對 0.4kV 以下的 TT、TN 系統設計的智能電力裝置，具有單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及 RS485 通訊或 GPRS 無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

     產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，

是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有 RS485 通訊升級為 GPRS 無線通訊方式，極大解決了現場布線難的情況，提高工作效率。作為一種先進的智能化、數字化的采集元件，該智能裝置已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。

2 產品型號

3 技術參數

4 安裝與接線

4.1外形及安裝尺寸（單位 mm）

4.2安裝方式

     35mm導軌安裝，可加固定端子進行固定。

4.3接線說明

5 指示燈定義及按鍵操作

5.1 測量項目及絲印說明

     可同時監控剩余電流和溫度,并根據剩余電流和溫度的大小作出報警指令。并且當輸入信號達到報警設置  時，發出聲光報警。

5.2 指示燈定義

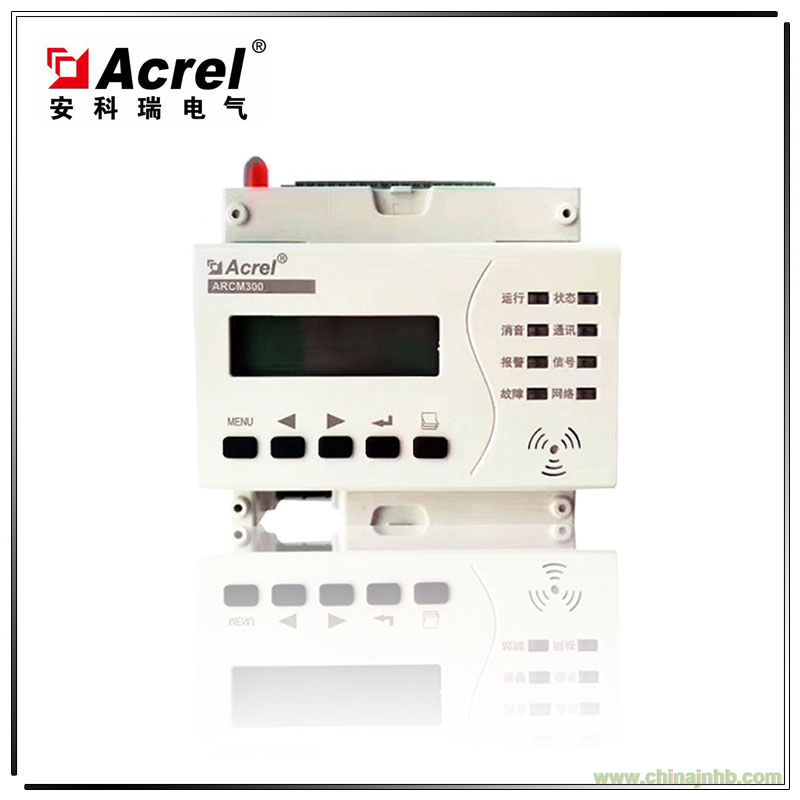

• ● 運行指示燈（綠色）：儀表處于正常運行時，指示燈閃爍，閃爍頻率大約為一秒一次；
• ● 消音指示燈（綠色）：儀表處于消音狀態時，指示燈亮；
• ● 報警指示燈（黃色）：儀表處于報警狀態時，指示燈亮；
• ● 故障指示燈（黃色）：儀表處于故障時，故障指示燈常亮(故障為外部線路故障，而不是儀表本身的故障）；
• ● 狀態指示燈（綠色）：長亮（已連接到服務器），閃爍（未連接服務器）；
• ● 通訊指示燈（綠色）：快閃（儀表內部通訊正常），慢閃（儀表內部通訊異常）；
• ● 信號指示燈（紅色）：長亮（無線信號強，RSSI 值大于 15）閃爍（無線信號弱，RSSI 值小于 15）；
• ● 網絡指示燈（紅色）：閃爍（GPRS 模塊工作正常）。

5.2 按鍵操作

     可通過按鍵對儀表進行地址、參數設置，亦可通過按鍵來對儀表執行消音、自檢和復位操作等。

6 儀表常見故障分析

• ● 若儀表運行指示燈不亮，請檢查電源是否接好；
• ● 若儀表狀態指示燈閃爍，請檢查儀表是否配置好或SIM 是否插好；
• ● 若儀表通訊指示燈慢閃，直接送修；
• ● 若儀表網絡指示燈長亮或熄滅，儀表GPRS 模塊有問題，直接送修。

7 安裝要求

• ● 此儀表應安裝在現場無線信號良好的地方；
• ● 必須讓具有資格的安裝人員安裝此儀表，并且安裝之前要仔細閱讀使用說明；
• ● 接線時按照使用說明中的接線方式接線，接線完成后要認真核對接線是否正確，以免通電后損壞探測  器、產生危險事故；
• ● 安裝或拆除儀表時，請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電，造成危險和人  員傷害；
• ● 接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的維護和檢修；
• ● 儀表的正常運行依賴于正確的安裝、設置和操作，安裝之前請詳細閱讀安裝、設置和操作的相關內容，  以保證儀表的正常運行。
