產品特點：Product features
該系統現有硬件配置適用于DC輸入DC輸出之無線充電器產品之綜合性能測試，系統采用PC機內嵌式結構，Windows 軟件操作界面，軟件可以按客戶要求定制或功能升級，軟件采用自助式菜單結構，測試項目全面，操作簡單快捷，用戶可依產品測試需求快速的編輯測試項目和測試步驟。

系統符合 QI 及 A4WP 等無線充電器行業標準，系統采用 4 通道并行測試，一次測試 4 個產品，并具有左右轉換測試功能。

系統軟件功能說明：

1、依被測物產品特性的不同，可以同時測試4個無線充電器產品。

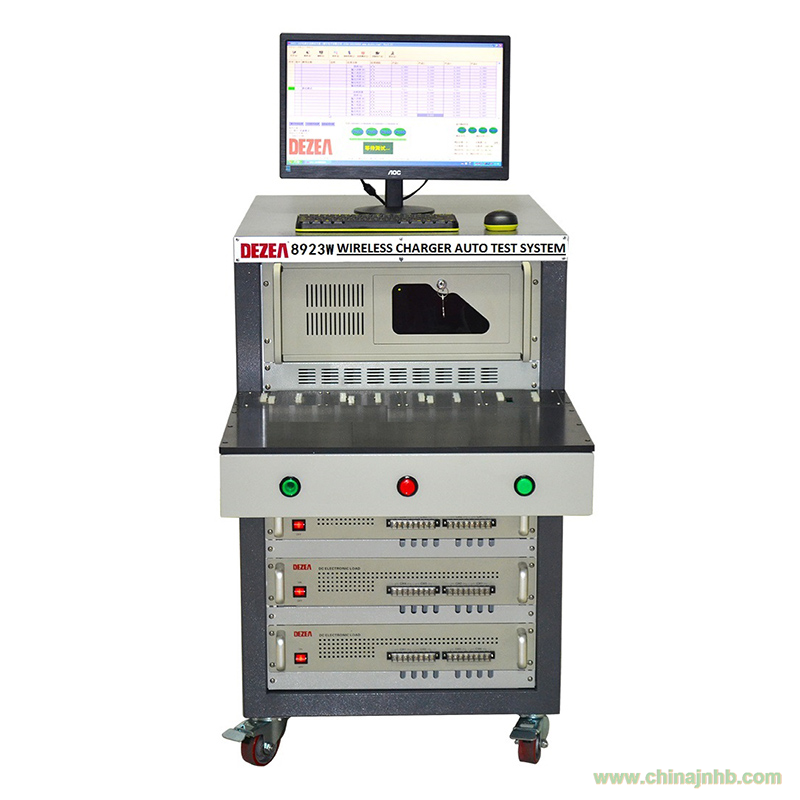

8923W無線充電器自動測試系統

2、左右自動切換測試：

在執行測試畫面下可設定執行左/右邊交替切換測試；并且可于測試進行中預約下一組的測試；同時間內操作人員可取下已測試完成的被測物換上要進行測試的被測物，當一邊測試執行完成后；隨即執行另一邊的測試，有效的縮減于拆裝被測物時所花費等待的時間，完全符合生產線要求測試快速的需求。

3、模塊化設計、擴充性強、維修容易：

模塊化設計、擴充性強、維修校驗拆裝快速，減低影響生產線的運作、提高生產效率在系統設定畫面下可設定儀器組態、負載信道對應輸出地址的設定，其開放式的架構，當硬件容量要加大變更時，僅于此畫面下選擇對應的機型即可，使系統在應用上更具彈性。

8923W無線充電器自動測試系統

4、多種語言選擇：

可依照使用國家語系的不同而定制系統軟件操作界面（目前系統內建簡體中文/英文）。

8923W無線充電器自動測試系統

5、量測速度快、準確度高：

被測物的多組輸出/入特性測試可同時進行，同時量測所以量測速度快，每組通道設計有獨立的Meter，量測Ripple&Noise及輸出/輸入特性，各通道各自獨立，完全不受其它通道影響所以量測的準確度高。

6、測試程序編輯功能：

在測試參數畫面下可以編輯選擇要進行測試的系統測試項目，并可將最后設定完成后的參數進行儲存、歸檔以便以后呼叫檔案就可以執行測試。

8923W無線充電器自動測試系統

7、測試報告編輯功能：

可由用戶編輯測試參數、測試結果打印的格式(單一筆的測試數據)，或將所有搜尋的測試數據導出轉成Excel或Txt格式；讓用戶自行運用所導出的數據，利用辦公軟件自行制作統計分析圖表 CPK、X-Chart等，使管理者可以經由簡單的圖表分析對整個生產制程的狀況加以管理。

8923W無線充電器自動測試系統

8、用戶權限設定：

系統將權限分為以下三個等級，所有測試參數非經充分授權，否則無法修改，保障嚴謹的生產質量。

（1）全系統功能使用(Full System Access) : 允許用戶可編輯設定系統參數、測試參數，并測試執行；

（2）參數編輯設定(Edit Setups) : 允許使用者可編輯設定測試參數，并測試執行；

（3）載入測試參數(Recall Setups) : 允許使用者呼叫所有預設的測試參數，并可執行測試。

8923W無線充電器自動測試系統

產品優勢：Product advantage
1、多通道并行測試，同時測試 4 個無線充電器產品，并具有左右(A/B）自動轉換功能，測試效率高。

2、彈性架構的軟件平臺：

-測試程序編輯功能；

-統計分析報表功能；

-歷史報表查找功能；

-用戶權限設定與登入功能；

-WIN7 等軟件平臺，中文/英文操作界面。

3、系統內建優化的標準測試項目，測試效能佳。

4、特別針對于生產線測試的要求，系統軟件操作簡單快捷。

5、系統硬件可擴充性強，可新增硬件及新測試項目。

6、系統可以與 MES 制程管控系統鏈接。

技術指標：Technical specifications
系統測試項目： 適用于PCBA及成品測試。

1)、充電電壓測試；

2)、充電電流測試；

3)、充電功率測試；

4)、空載待機功耗測試；

5)、輸入快充充電電壓/電流/功率測試；（使用快充充電器充電）

6)、輸出空載電壓測試；

7)、輸出帶載電壓測試；

8)、輸出帶載電流測試；

9)、輸出帶載功率測試；

10)、效率測試；

11)、輸出快充測試；

12)、輸出短路保護測試；

13)、輸出過流保護測試；

14)、輸入過壓保護測試；

15)、輸入欠壓保護測試；

16)、靜態電流測試；

17)、過溫保護測試；

18)、移位效率測試；

19)、FOD 測試；

20)、LED 燈狀態測試；

21)、條碼掃描；

22)、與 MES 系統連接。

產品用途：Product use
無線充電器等。

訂購信息：Ordering information
8923W無線充電器自動測試系統
