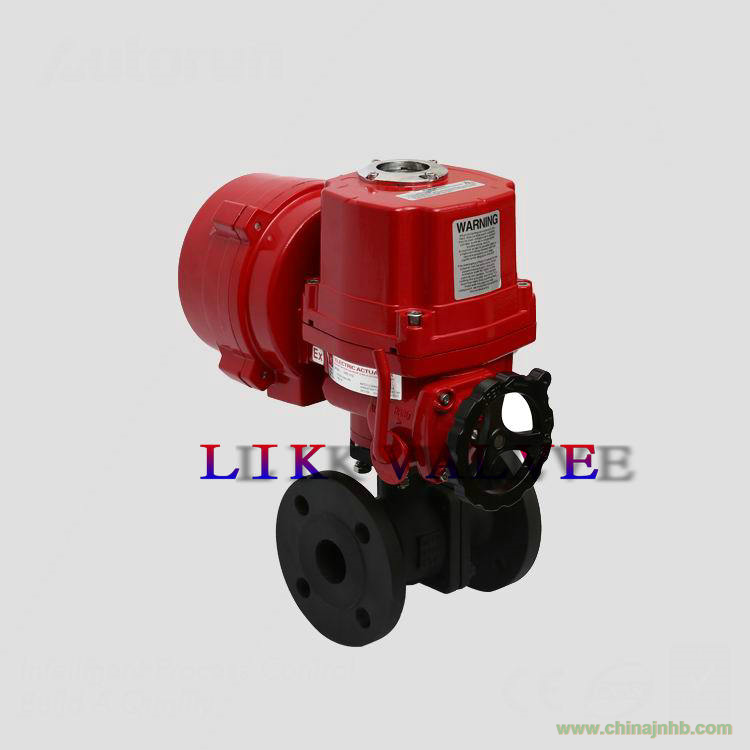

進口電動碳鋼法蘭球閥
德國萊克閥門中國總代理-germany lik valves international
進口電動碳鋼法蘭球閥簡介：
球閥的球體具有旋轉90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口外應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。電動執行器旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好的密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置設計
■通過API607防火認證
■球閥上設計有壓力平衡孔
■雙層閥桿填料與對壓蝶型彈片裝置
性能參數：
|
驅動型式
|
交流控制型、直流控制型
|
|
公稱通徑
|
DN：15~DN300
|
|
公稱壓力
|
PN：1.6MPa~PN4.0MPa
|
|
適用溫度
|
PTFE、TFM：-29℃~＋180℃
|
|
EK：-29℃~＋250℃
|
|
BODY、STL：-40℃~＋425℃
|
|
連接方式
|
法蘭
|
|
閥門結構
|
二片式
|
|
閥體材質
|
WCB、304、304L、316、316L、蒙乃爾合金
|
|
閥芯材質
|
304、304L、316、316L
|
|
閥桿材質
|
SS316
|
|
密封材質
|
PTFE、PPL、PEEK、STL
|
|
適用介質
|
水、油、氣體類
|
|
功能選項
|
標準型、防爆型、信號反饋型、調節型、帶加熱器型、帶位置發送器型
|
進口電動碳鋼法蘭球閥流量特性Kv值:
|
公稱通徑
(DN)
|
不同開度角下的Kv值
|
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
34
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2253
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
350
|
110
|
221
|
443
|
885
|
1750
|
3541
|
5311
|
7967
|
10950
|
|
400
|
150
|
303
|
605
|
1113
|
2424
|
4850
|
7275
|
10910
|
15300
|
外形尺寸
|
公稱通徑DN
|
L
|
L1
|
H
|
D
|
D1
|
額定功率
|
額定電流
|
|
壓力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
|
15
|
130
|
155
|
256
|
95
|
65
|
15W
|
0.2A
|
|
20
|
140
|
155
|
260
|
105
|
75
|
15W
|
0.2A
|
|
25
|
150
|
155
|
266
|
115
|
86
|
15W
|
0.2A
|
|
32
|
165
|
155
|
270
|
136
|
100
|
15W
|
0.2A
|
|
40
|
180
|
208
|
312
|
146
|
110
|
25W
|
0.5A
|
|
50
|
200
|
208
|
325
|
160
|
125
|
25W
|
0.5A
|
|
65
|
220
|
208
|
336
|
180
|
145
|
25W
|
0.5A
|
|
80
|
250
|
256
|
365
|
195
|
160
|
50W
|
0.8A
|
|
100
|
280
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
|
125
|
320
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
|
150
|
360
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
|
200
|
400
|
288
|
470
|
335/360
|
295/310
|
150W
|
1.2A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
