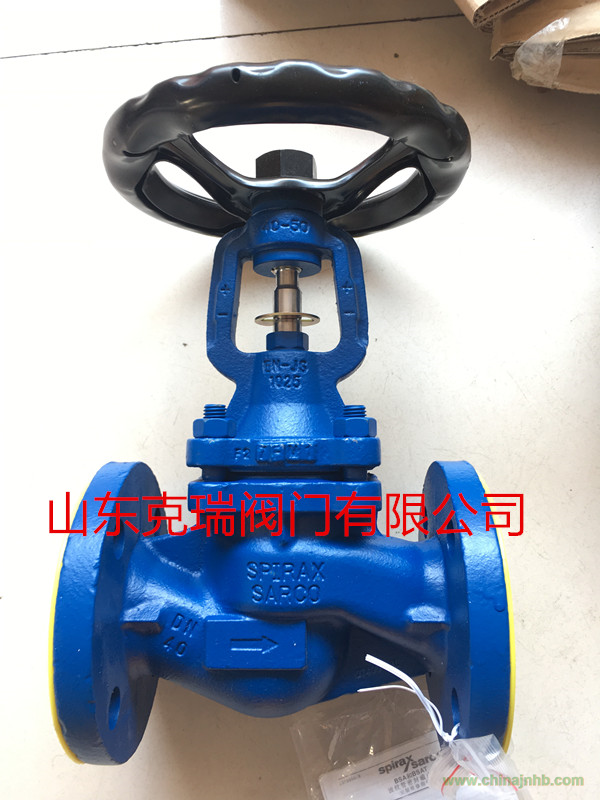

波紋管密封截止閥，PN16,  PN25和PN40法蘭連接，適用于蒸汽、氣體、液體、冷凝水和水系統。
注:某些特殊應用可提供節流閥芯、軟閥座(DN100及以下)和平衡碟片(PN125及以上)。
注意:安裝前請仔細閱讀第1章的安全信息。
安裝前請先核對安裝維修指南、銘牌和技術資料，檢查此產品是否適合。
3.1檢查材料、壓力和溫度以及它們的最大值，是否最大工作限制低于系統的條件。系統中同時應包含有安全設備，以防超壓。
3.2把連接口上的蓋板拿下。
3.3按閥體所示箭頭方向安裝截止閥。最好使閥桿處于垂直方向，閥門可安裝于水平面或垂直面內。(詳見11頁圖7)
3.4重要提示:當安裝了平衡閥芯后，閥的安裝應使得上游流體首先進入閥體上閥室，使流體壓力作用在平衡閥芯上部，這與通常的安裝方向相反。如果對標準閥門更換或安裝平衡閥芯后，則需將閥門的流向調轉180度，并在閥體上標出一個新的流動箭頭來指示新的流動方向。
不能將閥門顛倒朝下安裝。
什么是平衡閥芯，它是如何工作的?
一平衡閥芯是一個兩極開關系統
    (如圖6)小閥(A)起到導閥的作用，操作時首先打開，使得流體以一定的速度進入下游。閥門上下游的壓差逐漸減小，使得主閥很容易從閥座上提起。為了幫助閥門關閉，流體介質應首先流向上閥腔，這與普通的流動方向相反。
一此裝置主要是用于幫助大口徑閥門關閉。對于大口徑或大壓差的截止閥，正常的流動方向會使閥門很難關閉。調換流動方向，安裝一個小閥(A)，此問題即可迎刃而解。對于不同口徑閥門，當系統上下游壓差超過下表所列數值時，必須使用平衡閥芯，否則閥門無法關閉。
3.5蒸汽系統管路中，閥門上游需就近安裝蒸汽疏水閥，保證閥門關閉時管道內的冷凝水能夠正常排出，并防止水錘損壞閥門。可以選擇浮球式或熱動力式疏水閥，對于整個蒸汽系統管路的疏水閥同樣也至關重要。
3.6開啟截止閥時必須緩慢操作，以避免系統振動。
3.7注:在截止閥下游進行維修操作時，應安裝兩只截止閥(兩閥中間安裝泄流閥)以保證安全。若該閥門?**艿郎獻詈笠恢環攀保鲇詘踩悸牽懦隹謨?chǔ)皽姘一块盲板法兰?
斯派莎克BSA2T截止閥安裝或維護后保證系統功能完好，請先測試報警或保護裝置。
5.1波紋管密封截止閥消除了閥桿填料密封經常出現的泄漏情況，起到節約能源的重要作用。
5.2閥門通過手輪進行人工操作，操作時必須注意閥桿正確的運動方向。要使閥門全開，只需轉動手輪，將閥桿提升到最高位置(閥桿上的閥位指示器與閥帽上的“+”相平)，然后順時針旋轉1/8到1/4圈，以消除后沖作用，還可以防止當閥門已經處于全開位置時，再試圖用力打開閥門所造成的閥桿、波紋管以及其它部件的損壞。
斯派莎克波紋管密封截止閥(BSA&BSA下)閥桿上都帶兩個位置(“+”表示閥門全開;“一”表示閥門全關)。
5.3如果使用手柄操作，必須注意切勿用力過大，否則造成閥門永久性損壞。
5.4  BSA下型號帶有節流閥芯可以用于節流控制。手輪轉動的圈數會影響流過。當?shù)玫叫枰牧髁繒r(shí)，將鎖緊螺絲和行程限制器擰緊(見12頁圖8)。這樣可以減小閥門的振動，各口徑閥門手輪轉動圈數與流量的關系見12頁。
6.2如何安裝閥體/閥帽墊片
可直接在管道上安裝閥體/閥帽墊片，無需拆下閥門。從閥體(1)上拆下閥帽(2)，就可以看見閥體墊片(10b)，可迅速更換。更換前確保墊片表面清潔。
為更換位于閥帽和不銹鋼波紋管支撐環之間的第二層墊片(10a)，首先拆下閥位指示器，BSA下型號需拆除鎖緊螺絲，順時針方向旋轉手輪(7)，這將向下推動主閥桿，在波紋管支撐環和閥帽之間產生一個間隙。如果支撐環仍帖近閥帽(2)，可小l合的撬起軸環，注意不要損壞軸環注意不要拉伸波紋管，否則將會影響波紋管的使用壽命持續按順時針方向旋轉手輪(7)，閥桿可從閥帽軸套中旋出。當閥桿與閥帽軸套分離后，拆下壓緊螺母(如果是法蘭，拆下壓緊法蘭)及墊片(或密封壓蓋隨動件)并放好，這些部件不作為備件提供。現在可以從閥帽中拆下閥桿/波紋管裝置(6,  5)，更換第二層波紋管墊片(10a)一確保波紋管支撐環和閥帽表面的清潔，且墊片的放置位置正確。在重新裝配閥桿/波紋管裝置(6,  5)時更換閥桿密封環(8)(見6.2部分)。
6.3如體安裝閥桿密封件
繼續6.2部分步驟，現在可更換閥桿密封環(s)。通常提供兩個密封環，實際應用中只需使用一個。確保所有舊的閥桿密封材料都已從閥帽腔中取出，并檢查表面清潔。安裝步驟與拆卸步驟相反一記住在波紋管和閥帽之間放置一個新的波紋管密封墊片。確保閥桿銷(嵌在閥桿中)對齊閥帽槽。在將閥桿末端旋入閥帽襯套中前，記住放置一個新的閥桿密封環(8)。注意不要讓閥桿螺紋損壞密封環的內表面。小心地將新密封環套入閥桿滑到底部的凹腔內，將壓蓋墊片(或密封壓蓋隨動件)滑到密封環頂部。記住閥完全裝好后擰緊密封環
6.4如何安裝閥桿/波紋管裝置
繼續6.2部分步驟可更換閥桿/波紋管裝置(6,  5)。安裝步驟與拆卸步驟相反一記住在波紋管軸環與閥帽之間安裝第二層波紋管墊片(10a)，保證波紋管密封墊片(10a)位置正確。在安裝新的閥桿/波紋管裝置前，在閥桿固定銷末端(將被壓進閥桿)涂少量潤滑油，(如GULF       Sovereign潤滑油)小心地將閥桿裝入閥帽中。在將閥桿擰進閥帽襯套前，記住安裝的閥桿環密封(8)(見6.3部分)，壓蓋墊片及壓蓋螺母。注意不要讓閥桿螺紋損壞密封環內表面。小心地將新的密封環套入閥桿滑到底部的凹腔內，將壓蓋墊片(或密封壓蓋隨動件)滑到密封環的頂部。記住閥完全裝好后擰緊密封環。
