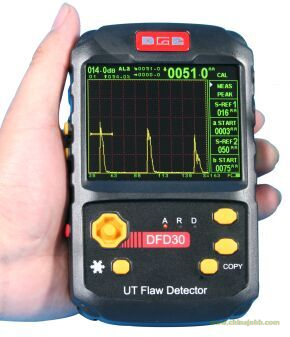

DFD30超聲波探傷儀
型號：DFD30
品牌：德光
DFD30迷你超聲波探傷儀同時具備探傷和測厚的功能，提供同類大型超聲探傷儀的所有功能如高分辨率。此外，此款儀器體現了最新的超聲探傷儀設計和制造技術，完美的融合了科技與人體工程學，典雅與時尚。它是一款功能實用、性能卓越的數字式超聲探傷儀，其質量水平還超過了國標 （JB/T10061-1999）要求。采用國內首創的一體化電路，免維護設計；獨具發射脈沖重復頻率、幅度和寬度調節功能；高速USB接口系國內首創。 完全自主知識產權，便于儀器升級！特點如下：
- 在焊縫探傷中，可以精確定位內部傷痕. 同樣，在測厚時也可以達到同樣的精度。
- 友好的操作界面，內置DAC和AVG曲線
- T掃測厚模式顯示
焊接缺陷部分仿真圖報告打印
- A掃描，儀器設置和測量讀數同時顯示在屏幕上
- 符合人體工程學設計和操作的簡便性給操作者帶來更多樂趣，重量僅0.43公斤含電池
- 明亮的彩色TFT和高對比度顯示屏，方便使用者在光線不足或惡略的條件下輕松閱讀和進行測量
- 內置500個數據存儲位置供用戶存儲和記錄測量結果
特點：
· 高精度彩色TFT顯示屏
· 用戶可一手操作，儀器僅中0.43公斤含電池
· 集探傷和測厚于一身
· 自動增益調整
· DAC，AWS和AVG曲線
· 正半波，負半波和最小深度提醒
· 具有回波包絡顯示功能
· 峰值記憶和凍結功能
· 獨立雙閘門設置和報警功能
· 穿過涂層測厚功能
· 缺陷當量計算
· 實時B掃描
· 脈沖重復頻率控制
· 存儲500幅A掃描圖形
· 能夠和PC機通訊，進行數據分析或打印
大容量鋰離子電池，可連續工作8小時
|
技術參數：
|
測量范圍
|
0 ～ 6000 mm (鋼縱波)
|
|
測厚范圍
|
5 ~ 1000 mm(脈沖-回波) 精度可達 0.1mm
|
|
聲速
|
內設2個固定聲速值 (3230m/s, 5920m/s)，也可在1000 to 9999m/s 調整
|
|
探頭延遲
|
0 to 365 μm
|
|
增益調節
|
110dB， 1、2、6、12、20步距調節
|
|
工作頻率
|
0.5 ～ 15 MHz
|
|
脈沖重復頻率
|
10～1000Hz, 取決于設定校準范圍和探頭延遲
|
|
探頭類型
|
直探頭、斜探頭、雙晶探頭、穿透探頭
|
|
輸出阻尼
|
100Ω
|
|
波形顯示
|
全波
|
|
抑制
|
0 to 90% 屏幕高度
|
|
DAC曲線
|
最多可記錄6個參考波
|
|
存儲
|
500 幅A-scan
|
|
單位
|
毫米或英寸
|
|
接口
|
2個 LEMO 00接口
|
|
傳輸接口
|
USB
|
|
電源
|
7200毫安/3.7伏鋰離子電池
|
|
連續工作時間
|
8小時
|
|
操作溫度
|
-5～+50℃
|
|
外形尺寸
|
123mm X 85mm X 25 mm
|
|
重量
|
0.43 kg (含電池)
|
|
|
標準配置：
主機
直探頭
斜探頭
手帶和肩帶
電池組
充電器
數據傳輸線纜
軟件
包裝箱
|
|
