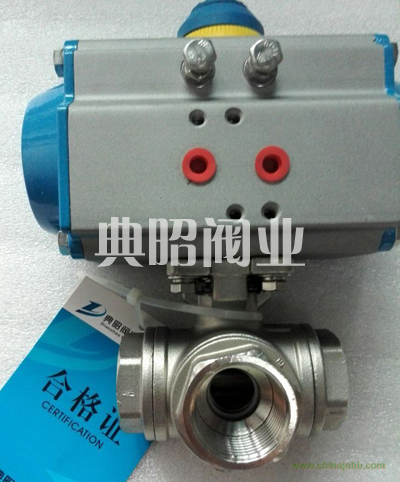

不銹鋼氣動三通球閥按內部球閥芯分為三通T型和三通L型，分別可作為分流、合流、換向等作用。
設計特性：
■可選用多種螺紋標準;
■采用ISO5211平臺設計
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
應用標準：
■設計依據: ASME B16.34,API 608
■壁厚:ASME B16.34 Class 400
■管螺紋連端: ASME B1.20.1,BS21,DIN 2999/259,BSPISO7/1,ISO 228/1 JIS B 0203
■檢測與測試:API 598,EN12266
規格說明：
■工作壓力:1000WOG
■溫度范圍:-40－200℃
技術參數
■氣缸選配： DZ-VALVES系列
■氣缸形式： 雙作用 單作用（彈簧復位式）
■環境溫度： -20℃-+80℃
■氣源壓力： 雙作用4～8bar、單作用5～8bar
■附件選項 （可選）
■回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
■電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
■三聯件：可對氣源起穩壓、過濾作用
■手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
■電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
（注：電氣定位器只有在閥門要需求調節功能才選配）
■備注: 氣缸參數請另參考所選配的氣動執行器資料。
結構尺寸：
