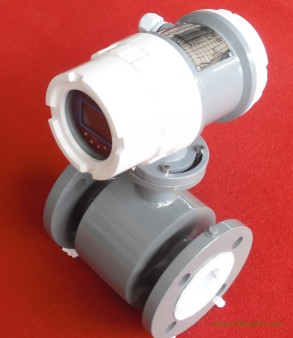

供應聚四氟乙烯襯里污水流量計/電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體式電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分體式電磁流量計，電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
供應聚四氟乙烯襯里污水流量計/電磁流量計產品特點
? 傳感器磁場分布更加均勻，信號更強，而且對小流量有更強的適應性，下限可達0.3m/s；
? 管體表面噴鋅，即便在惡劣環境下，也能起到長期保護作用，表面防腐性能優越；
? 傳感器外殼全部用精密鋁模打造，產品優美，外觀一致性強，貼合緊密，整體無焊接，裝卸快速，維修方便；
? 整體性能穩定，抗干擾更強；
? 人性化底托設計，擺放平穩；
? 加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
? 表頭可360度旋轉，讓安裝空間狹小的場合，顯示更加方便；
? 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
? 測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性；
? 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低；
? 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
? 在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
? 測量結果與流體壓力，溫度、密度、粘度等物理參數無關；
? 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂；
? 具有RS485、RS232、Hart和Modbus、Profibus-DP等數字通訊信號輸出（選配）；
? 具有自檢與自診自診斷和報警功能；
? 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）；
? 內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量內部設有掉電時鐘，可記錄16次掉電時間（選配）；
? 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）；
? 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
技術參數
|
執行標準
|
電磁流量計（JJG1033-2007）
|
|
公稱通經（mm）
特殊規格可定制）
|
管道式四氟襯里：DN10-DN600
|
|
管道式橡膠襯里：DN40-DN2000
|
|
流動方向
|
正，反，凈流量
|
|
量程比
|
150:1
|
|
重復性誤差
|
測量值的±0.1%
|
|
精度等級
|
0.5級，1.0級
|
|
被測介質溫度
|
常規橡膠襯里：-20～+60℃
|
|
高溫橡膠襯里：-20～+90℃
|
|
聚四氟乙烯襯里：-30～+120℃
|
|
高溫型四氟襯里：-20～+160℃
|
|
額定工作壓力（高壓可定制）
|
DN10～DN25≤4.0MPa
|
|
DN32～DN150≤1.6MPa
|
|
DN200～DN600≤1.0MPa
|
|
DN700～DN2000≤0.6MPa
|
|
流速范圍
|
0.1-15m/s
|
|
電導率范圍
|
被測流體電導率≥5μs/cm
|
|
信號輸出
|
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
|
|
通訊輸出
|
RS485，MODBUS協議，HART協議，Profibus-DP協議
|
|
供電電源
|
220VAC,允差15%或24VDC,紋波≤5%
|
|
要求直管段長度
|
上游≥5DN，下游≥2DN
|
|
連接方式
|
流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
|
|
防爆等級
|
Exd[ia]iaqIICT5
|
|
防護等級
|
IP65，特殊訂制最高可達IP68
|
|
環境溫度
|
-25～+60℃
|
|
相對濕度
|
5%～95%
|
|
消耗總功率
|
小于20W
|
