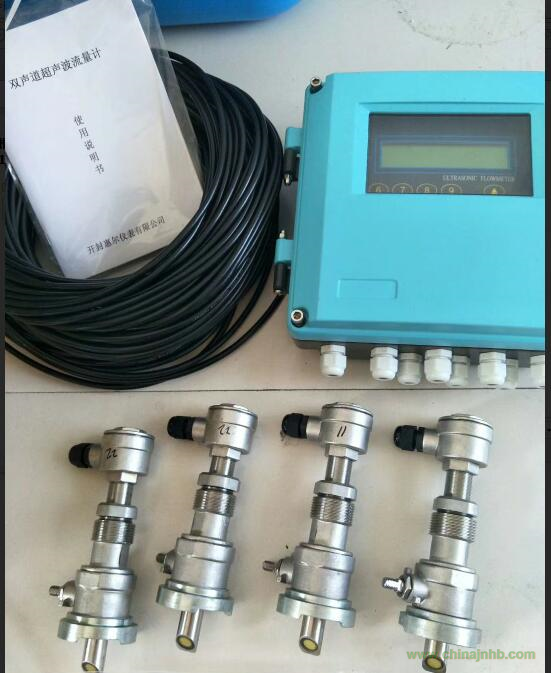

供水管網插入式雙聲道超聲波流量計通過高精度時間數字轉換芯片對超聲波傳輸時間進行測量，有效克服零點漂移、小流量測量誤差大等問題；綜合利用頻差法和時差法，使用實時聲速、溫度補償?shù)燃夹g(shù)對流量進行補償；人機接口畫面豐富，支持多種通信方式；具有計量精度高、操作簡便、運行穩定等優點。
供水管網插入式雙聲道超聲波流量計產品特點：
全系列產品流量測量精度達到 1.0 級；
? 支持多聲道測量，默認為雙聲道，有效提高了儀表在復雜流體狀態中的測量
準確性和可靠性；
? 綜合采用頻差法和時差法測量技術，聲速自動補償，時間分辨率達到 45 皮
秒，有效避免零點漂移，提高了小流量測量精度；
? 支持 RS485 通信，具有 4 ~ 20mA 變送功能，與企業能源管理系統集成更
加方便；
? 支持 AC 220V、DC 24V 兩種電源輸入方式；
? 主機與探頭類型多樣化，可根據現場需求搭配使用，能夠滿足特殊環境的安
裝與測量；
? 16 鍵位全鍵盤，人機界面豐富，使用操作便捷。
供水管網插入式雙聲道超聲波流量計，產品主要技術參數：
精度 1.0 級
重復性 ≤0.2%
最大流速 16m/s(管段式、插入式)、32m/s（外縛式）
測量周期 200ms（每秒 5 次）
測量原理 超聲波時差原理，4 字節 IEEE754 浮點運算
顯示接口 2×10 背光型字符液晶
操作 16 位輕觸按鍵
輸入 兩路兩線制 PT1000 鉑電阻輸入回路，可實現熱量計量功能（焓差法）
輸出：電流信號：4~20mA，阻抗 600Ω浮空，準確度 0.1%
數據接口：隔離 RS485 串行接口
通訊協議 MODBUS-RTU 協議(寄存器地址見附錄)
其它功能
自動記憶前 7 日、前 2 個月的累積流量
工作參數可固化到機內的 FLASH 存儲器中，上電時自動調出
平均電流 <200mA
工作溫度 -10℃~70℃（可特殊定制）
工作范圍 連續工作
傳感器：
外縛式 DN80mm~DN6000mm
插入式 DN80mm~DN6000mm
管段式 DN15mm~DN1000mm
信號電纜 SEYV75-2/4 屏蔽雙絞線（標配 5m）
防護等級 IP65（特殊需求可定制）
工作溫度 0℃~80℃（可特殊定制）
工作壓力 ≤1.6MPa（可特殊定制）
