一、概述

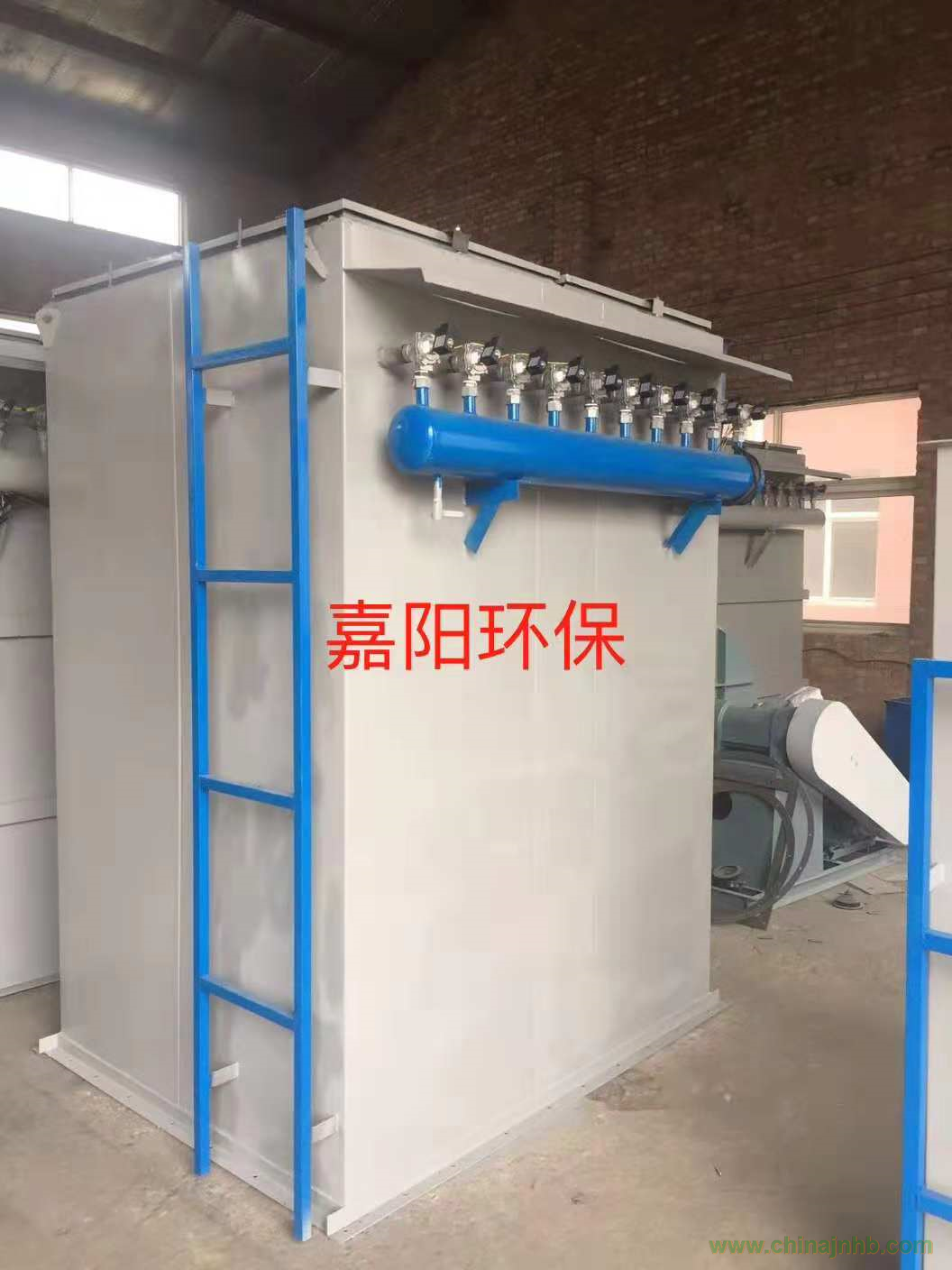

除塵器由上箱體、中箱體、灰斗、導流板、支架、濾袋組件、噴吹裝置、離線閥、卸灰裝置及檢測、控制系統等組成。整套除塵器

還包括檢修平臺、照明系統、檢修電源等輔助設備。
結構特點如下：
本脈沖除塵器為外濾式除塵器，即含塵氣體在濾袋外，潔凈空氣在濾袋內，袋口向上。清灰功能利用差壓或定時、手動功能控制在

線清灰倉室，啟動脈沖噴吹閥噴吹，使濾袋徑向變形，抖落灰塵。除塵器同時具有離線檢修功能。
工作原理如下：含塵氣體由進風煙道各入口閥進入各單元箱體，在箱體導流系統的引導下，大顆粒粉塵分離后直接落入灰斗、其余

粉塵隨氣流進入中箱體過濾區，過濾后的潔凈氣體透過濾袋，經上箱體、提升閥、出風煙道排出除塵器，經過風機和煙囪直接排放

到大氣中。隨著過濾工況的進行，當濾袋表面積塵達到一定量時，由清灰控制裝置按設定程序，控制當前單元離線，并打開電磁脈

沖閥噴吹，抖落濾袋上的粉塵。
二、工藝流程
除塵器利用濾料捕獲煙氣中的塵粒。濾料捕獲塵粒的能力決定除塵器的除塵效率。因此，整個除塵器的工藝流程可以簡單描述為通

過對經過除塵器的含塵氣流的阻力的控制，使濾料保持最大的捕獲塵粒的能力，此控制即為周期性地對布袋清灰，防止氣流阻力過

大。
氣流在進入匯風箱后經過各入口閥直接進入各箱體進行過濾，氣流流量由各過濾室的壓力自行控制，壓力低的過濾室氣流流量將較

大。因此，一旦一個過濾室的壓差過大，更多的氣流（含有更多的塵粒）將被趕往其它過濾室，直到各過濾室壓差相當。在實際工

況中，各過濾室的壓差基本相同，如果某一過濾室的壓差較高（高于設定值），該室將進入清灰程序；如果某一過濾室的壓差一直

較高且清灰后無明顯下降，說明該室有濾袋被堵；如果某一過濾室的壓差一直較低或陡然下降（低于設定值），說明該室濾袋有破

損。
在灰斗上部（中箱體）設有進風管，氣流由此進入過濾室，灰斗進風管中的氣流分配系統將氣流均勻地分布到過濾室的整個截面。
過濾室中由花板分隔成凈氣室（上箱體）和含塵室（中箱體）兩部分。濾袋安裝在花板上。含塵氣流在穿過濾袋進入凈氣室（此過

程即為過濾過程或稱為除塵過程）時，濾袋外表面即留下一層灰層（布粉層）。與濾袋材質相比，灰層更為細密。事實上，小的塵

粒是由灰層捕獲的，否則就能穿過濾袋。因此，新的濾袋在剛投入使用時，將有極細微的塵粒穿透濾袋逃逸，在煙囪口形成羽狀煙

，當布粉層形成后，羽狀煙即消失。
為防止濾料的壓力降過大，必須周期性地對濾袋進行清灰。濾袋清灰并不是將濾袋上的灰層全部徹底清除，清灰后將殘余少量由極

細微塵粒組成的布粉層，用于下一除塵過程中捕獲較小塵粒。清灰利用脈沖氣流實現，清灰過程是逐室、逐行進行的。過濾室執行

清灰工序時處于在線狀態。煙氣通過濾袋，除去絕大部分塵粒后，通過出風管和引風機，最后由煙囪排出。
