KD-PSA-D 人體靜電釋放報警器（靜電壓顯示器實時顯示靜電報警儀）
域闊KD-PSA-D人體靜電釋放柱由域闊機電科技（蘇州）有限公司生產和銷售。我們有著專業的銷售團隊和高級工程師為您解決潛在的各種問題，同時我們還供應人體靜電釋放儀，防溢流控制器，氣體報警儀，氣體探測器，防爆人體靜電消除器等系列產品。如需更詳細的了解產品或者其它問題請您聯系銷售部沈域：15250223523/0512-50151652
KD-PSA-D人體靜電釋放報警器是適用于易燃、易爆及防靜電場所的人體靜電釋放的儀器儀表。其特點在于設計合理的人體靜電釋放電阻，合理有效控制人體靜電釋放，延長人體靜電釋放時間，降低瞬間人體靜電釋放能量，能夠使人體靜電安全釋放。同時能檢測人體靜電釋放報警器是否正常接地,人體與防爆觸摸球接觸是否可靠，靜電壓顯示器顯示人體所帶靜電壓值，聲光報警提示靜電壓值是否超過設定報警電壓。
KD-PSA-D人體靜電釋放報警器設計參考以下國家標準：
GB12158-2006 《防止靜電事故通用導則》
B50074-2002 《石油庫設計規范》
第14.3.13條規定：由于人們穿著人造織物衣服極為普遍，人造織物極易產生靜電，往往 積聚在人體上。為防靜電可能產生的火花，需對進入輕油泵房、輕油罐頂上、輕油作業區 的操作平臺，以及爆炸危險區域等處的扶梯上或入口處設置消除人體靜電的裝置。此消除 靜電裝置是指用金屬管做成的扶手，在進入這些場所之前人體應撫摸此扶手以消除人體靜電。
KD-PSA-D人體靜電釋放報警器經國家防爆電氣產品質量監督檢驗中心（NCEX），符合下列標準：
GB3836.1-2010 爆炸性環境 第1部分：設備通用要求
GB3836.4-2010 爆炸性環境 第4部分：由本質安全型 “i”保護的設備
產品防爆標志為ExiaIICT4 Gb。
2產品工作原理及組成
2.1工作原理
目前,部分易燃、易爆危險場所仍采用金屬導體直接接地放電的方式來消除人體靜電，此方式雖能消除人體靜電，但是，此方式采用導體間放電的形式釋放靜電電荷,釋放電阻小，靜電釋放時間短，瞬間釋放能量大，從而導致人體電擊或引發火災爆炸事故的可能性和必然性。
KD-PSA-D人體靜電釋放報警器彌補了目前人體靜電導除方式的不足，合理的人體靜電 釋放電阻，延長了人體靜電釋放時間，降低了人體靜電瞬間釋放能量，有效規避了火災爆 炸事故的發生和人體被電擊的現象。在觸摸瞬間，可以檢測到人體所帶的靜電壓，顯示在靜電壓顯示器，更加直觀地看到靜電釋放過程中人體靜電壓值的變化情況。同時KD-PSA-D人體靜電釋放報警器觸摸式感應人體與防爆觸摸球接觸可靠，無活動機械部件，聲光報警根據檢測到的靜電壓值提示人體靜電是否超過報警電壓。

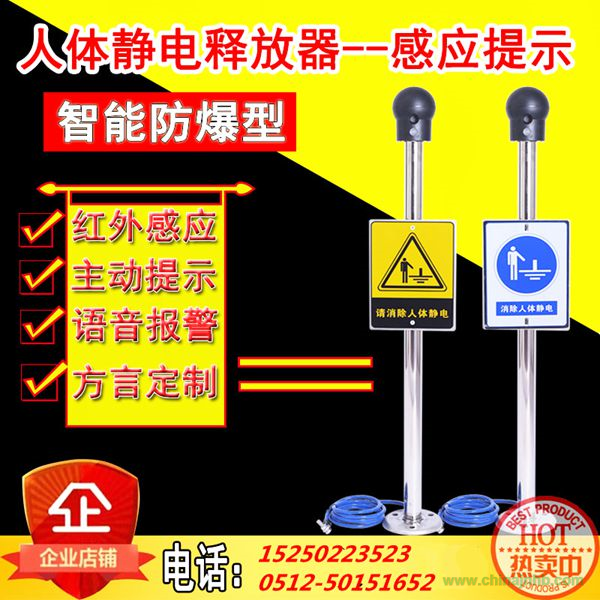

產品組成
1、蜂鳴器
2、防爆觸摸球
3、狀態指示燈
4、靜電壓顯示器
5、提示牌
6、立桿
7、接地線
產品特點
1.超低功耗設計，正常使用期間無需更換電池。
2.觸摸感應式，無機械活動部件。
3.整體環氧樹脂澆封，防腐、防水、防潮。
4.防爆觸摸球，安全釋放靜電，人體接觸不產生電擊感。
5.聲光報警提示人體與防爆觸摸球接觸是否可靠及靜電壓值是否超過設定范圍。
6.接地線獨立檢測，檢測接地電阻<55Ω，確保可靠接地。
7.人體靜電壓通過感應檢測，不直接進入內部電路，確保裝置安全。
8.OLED靜電壓顯示器直接顯示檢測到的靜電壓值，能夠更加直觀地觀察到靜電釋放
9.人手離開觸摸球后，電壓檢測持續5S后進入休眠狀態，降低系統功耗。
10.接地異常狀態報警持續1分鐘后進入休眠狀態，觸摸防爆觸摸球后立即喚醒，再次檢測接地線狀態。
4產品參數
電氣參數
1.工作電源：高性能內置鋰電池
2.休眠電流：＜1mA
3.工作電流：＜5mA
4.工作溫度：-40℃~60℃
5.響應時間：＜1s
6.接地電阻：＜55Ω
7.防爆等級：ExiaIICT4 Gb
8.耐靜電壓：±10KV
9.報警方式：聲光報警
10.電纜長度：3m直線PU電纜
11.報警電壓: 100V
產品使用
休眠狀態
當人體與防爆觸摸球沒有接觸時，人體靜電釋放報警器處于休眠狀態，靜電壓顯示器不顯示，蜂鳴器不報警報警狀態
當人體與防爆觸摸球可靠接觸，人體靜電釋放報警器感應到人體，并且檢測到人體帶電達到報警電壓時，進入報警狀態，靜電壓顯示器顯示靜電壓值，蜂鳴器報警，紅燈閃爍。靜電正在釋放中，請勿離開！
正常狀態
當人體與防爆觸摸球可靠接觸，人體靜電釋放報警器感應到人體，并且檢測到人體帶電小于報警電壓時，進入正常狀態，靜電壓顯示器顯示靜電壓值，蜂鳴器不報警，綠燈閃爍。手可以離開觸摸球，5秒后，進入休眠狀態。靜電釋放完畢，可以進入危險場所作業。
接地報警狀態
當接地線斷開時，人體靜電釋放報警器處于接地報警狀態，不檢測靜電壓，靜電壓顯示器不顯示，蜂鳴器報警，黃燈閃爍。接地報警持續1分鐘后，進入休眠狀態，再次觸摸防爆觸摸球時，系統喚醒繼續檢測接地是否正常。
5產品安裝使用注意事項
1.KD-PSA-D人體靜電釋放報警器安裝必須符合GB3836.15-2010爆炸性環境第15部 分：危險場所電氣安裝 （煤礦除外）”第12.2.5.1條的有關要求。
2.產品最大使用環境溫度介于-40℃～60℃之間。
3.用戶請勿自行更改該產品的零部件，應會同產品制造商共同解決運行中出現的故障，以杜絕損壞現象的發生。
4.產品的安裝、使用和維護應遵守產品說明書、GB3836.13-2010 爆炸性環境第13部分：爆炸性氣體環境用的電氣設備的檢修、GB3836.15-2010 爆炸性環境第15部分：危險場所電氣安裝 （煤礦除外)、GB3836.16-2010 爆炸性環境 第16部分：電氣裝置的檢查 和維護（煤礦除外）及GB50257-1996“電氣裝置安裝工程爆炸和火災危險環境 電氣裝置施工及驗收規范”的有關規定。
5.產品無法正常工作時，需更換防爆觸摸球。
6.接地報警1分鐘，自動進入休眠狀態，請檢測接地線，接觸防爆觸摸球立即喚醒。
6、設備維護
1.保持設備清潔，定期清理防爆觸摸球上的灰塵、油污，防止防爆觸摸球的感應靈敏度降低。
2.定期檢查和維修設備，檢查接地線的接地螺栓等配件是否松動，以免引起接觸不良。指示燈不亮。
