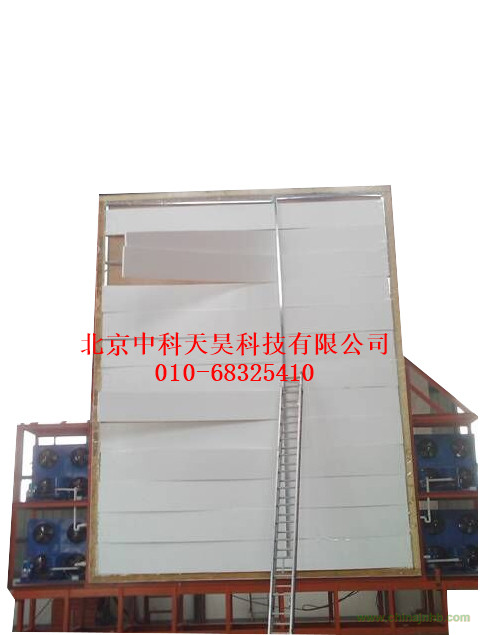

MQR建筑幕墻熱循環檢測設備

【產品概述】

用于檢測幕墻試件在應對氣候劇烈變化后保持其原有物理性能的能力。

【執行標準】

AAMA 501.5-98《外墻熱循環的檢測方法》

【主要技術指標】

熱循環檢測設備  室外控溫精度：+82±3℃ -18±3℃     升降溫速度：50℃/h

室內控溫精度：+24±3℃

溫度測量系統    Pt100/ Pt1000鉑電阻溫度計            XSLE/-64S2 多點巡回檢測儀

聚氨酯雙面彩鋼保溫箱（箱體尺寸可進行非標設計）

箱體體積：6000×8000×1500mm       保溫板厚度：150mm

                容重：40kg/m³                       導熱系數：0.033 W/(m·k)

箱體外保溫面積：6×8+28×2=104m²   試驗體面積：6×8=48m²

幕墻玻璃的傳熱系數為1.5W/(m²·k)

【檢測流程】

 為了能夠準確地在熱循環檢測中再現標準中的規定圖形，我們將一個完整的熱循環過程分解為2個階段7個步驟，兩個階段分別定義為高溫程序和低溫程序。

 1、準備階段：室內設備開始正常工作，室外設備進入預熱狀態（預熱到24℃），當室內控制溫度達到24℃±3℃并保持一小時后。室外開始加溫，理論上講室外保溫箱也應該從24℃開始。

 2、高溫升溫階段：室內設備正常工作，保持在24℃±3℃。室外加熱系統開始工作，這一段的加溫也應在控制程序上進行要求，否則在升溫過程中溫度波動劇烈，無法控制。

 3、高溫保持階段：室內設備正常工作，保持在24℃±3℃。室外保溫箱溫度保持在82℃±3℃。

 4、高溫降溫階段：室內設備正常工作，保持在24℃±3℃。室外保溫箱開始從高溫降溫。按照標準的要求1小時內從82℃降溫至24℃。

 5、低溫降溫階段：室內設備正常工作，保持在24℃±3℃。室外保溫箱開始從低溫降溫。按照標準的要求1小時內從24℃降溫至-18℃

 6、低溫保持階段：室內設備正常工作，保持在24℃±3℃。室外保溫箱開始低溫保持。保持溫度-18℃±3℃，時間2小時。

 7、低溫升溫階段：室內設備正常工作，保持在24℃±3℃。室外保溫箱開始從低溫升溫開始，1小時內達到24℃一個循環結束。

AAMA501.5-98《熱循環檢測技術》提供的熱循環升降溫的全過程3、6都需要有降溫和升溫的輔助調整，而這種細微的調節，并不需要使用能量，測試現場的空氣溫度就已經低于/高于保溫箱中的控制溫度，利用自然風就可以勝任這份工作。4、7、高溫降溫（低溫升溫）階段，也可以利用檢測現場的自然強制通風來解決，在控制系統的控制下首先啟動自然風通風系統將箱體中的熱/冷空氣直接置換到箱體外。當溫度降到接近或等于環境溫度時，再啟動降溫/電加熱器動力系統工作，達到接力降溫和升溫的要求，這樣設計的目的，也滿足了我們初衷。實用性原則和經濟性原則的設計原則在這里同時得到實現。

組裝兩臺風機分別安裝在箱體的頂部和底部并規定兩臺風機工作方式相反，一臺送風，一臺抽風，在降溫工作時底吹上抽，而升溫時反向工作上吹底抽。

場地與功率需求根據試件大小不同具體設計。
