MCDX-V建筑門窗動風壓性能現場檢測設備
【產品概述】
根據現行國家標準GB/T 7106-2008和 JG211-2007的要求，研制的建筑門窗動風壓性能現場檢測裝置，主要用于檢測建筑門窗安裝在墻體洞口后的空氣滲透、雨水滲漏、風壓變形性能。與以往試驗室檢測相比，解決了送檢樣窗性能與工程門窗產品質量不一致的缺陷，同時可檢測門窗安裝質量。
本設備采用全新的設計理念，將以往試驗室才能實現的門窗動風壓性能檢測技術在工程現場實現。檢測過程全部由工控機處理，現場檢測完畢數據自動進入數據庫進行處理，可自動出具檢測報告和原始記錄。
【執行標準】
GB/T 7106-2008 《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法 》
JG211-2007 《建筑外窗氣密、水密、抗風壓性能現場檢測方法 》
【技術參數】
|
檢測項目
|
氣密、水密、抗風壓性能
|
氣 密
|
壓差±500Pa 流量200m3/h
|
|
執行標準
|
GB7106-2008和JG211-2007
|
水 密
|
壓差±700Pa 淋水量2L/(m2·min)
|
|
試件規格
|
氣密水密0×0~3000×3000mm
三性500×500~1800×1800mm
|
抗風壓
|
最大壓差±5000Pa 位移量0~25mm
|
|
控制方式
|
閉環反饋數字控制，可手動
|
軟 件
|
Windows8/10平臺
|
|
傳感器
|
壓差、位移、風速、溫度、大氣壓
|
數據處理
|
開放式Access數據庫
|
|
數據轉換
|
16位高精度A/D轉換，無線傳送
|
電源供電
|
AC220V 8kW
|
【產品特點】
安裝便捷：備件箱里備有試驗需要的所有工具及密封材料等，工作起來更方便、快捷；
運輸方便：所有部件單件重量小于45kg。全套設備可用一輛面包車或切諾基運輸；
測量精確：高精度16位A/D轉換數據采集、采用先進的全反饋閉環數字控制、先進的電調速調壓方式、高精度的傳感器；
準確可靠：整個檢測過程由一臺平板電腦自動控制，檢測完成數據自動進入數據庫進行后期處理，可自動出具檢測報告和原始記錄，減少了人為因素對檢測結果的影響。
【國內外技術水平】
本課題于1999年12月28日建設部組織專家，在觀看了樣機現場試驗后，認為該項目：…屬國內首創，達到國際先進水平，對監督和提高門窗質量有重大意義；建議進一步完善和擴大應用范圍，盡快組織生產推向市場；2002年該設備被列入建設部科技成果重點推廣項目，2003年被列入國家科技成果重點推廣計劃，該設備已取得國家發明專利證書《發明專利證書》ZL 00 1 00593.6。
【型號規格】
|
型 號
|
檢測項目
|
構 成
|
|
MCDX-V
|
門窗氣密性能
|

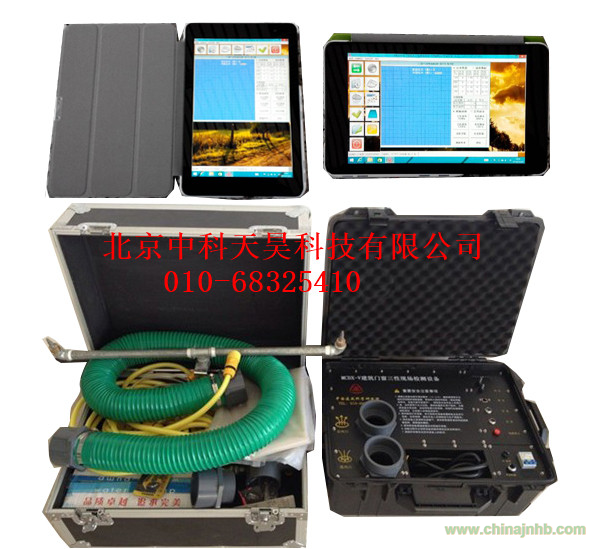

壓力控制箱、備件箱、平板電腦
|
|
MCDX-V
|
門窗氣密、水密性能
|
壓力控制箱、備件箱、平板電腦、淋水系統
|
|
MCDX-V
|
門窗氣密、水密、抗風壓性能
|
壓力控制箱、備件箱、平板電腦、淋水系統、位移傳感器、靜壓箱面板
|
|
備注：
1. 以上型號均有手動和智能自動兩種控制方式。
2. 所有部件單件重量小于45kg，全套設備可用一輛面包車或切諾基運輸。
3. 整個檢測過程由一臺平板電腦自動控制，自動采集處理數據，自動出具檢測報告。
4. 可存儲以往所有檢測數據、原始記錄和報告。報告為Word格式，用戶可自行修改模板。
|
