產品介紹：

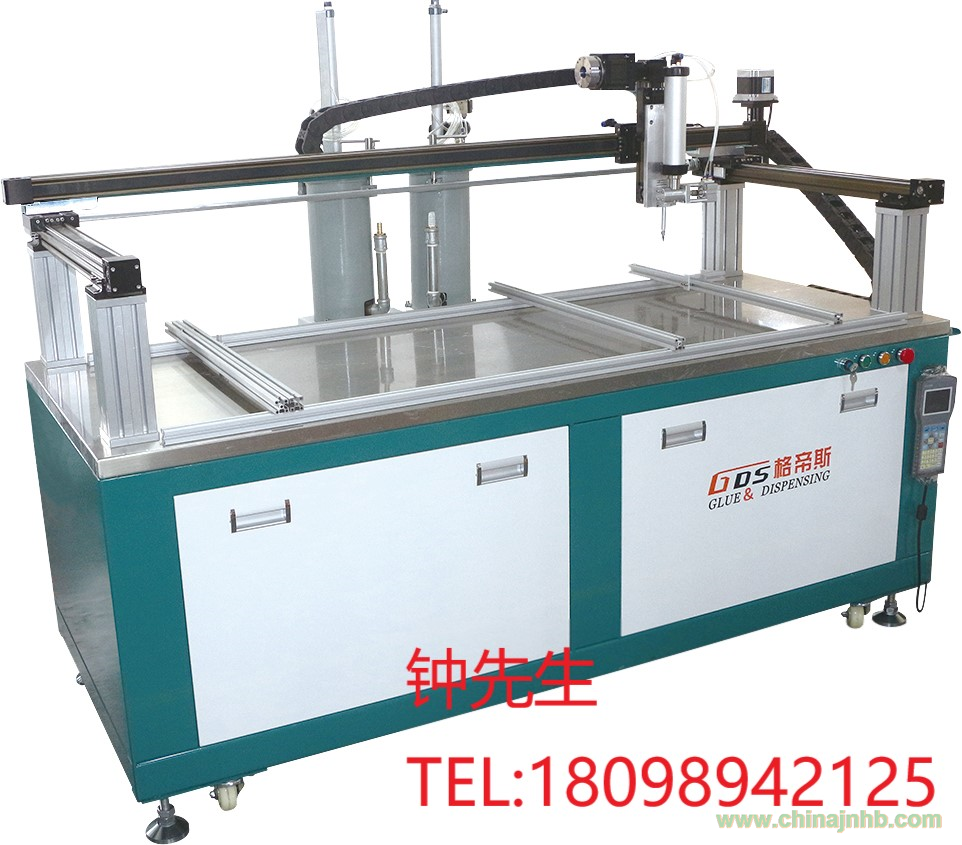

   落地式大行程點膠機，適用于更多種類的產品打膠工藝，性能優良，多軸操作精確。可 將手動點膠操作自動化。 配有示教盒，采用先進的點膠軟件編輯程序，可按步驟指導用戶 操作，在幾分鐘內即可完成精密的點膠操作。 具有運動補間功能，可用于膠粘劑、硅膠、 UV 固化膠等三維點膠。機架采用加厚鈑金折彎焊接一體成型并打磨噴涂，工作臺面采用不銹 鋼面板，堅固耐用，可承受較大范圍的自動點膠操作。

產品特點：

 1、手持盒采用 320*240 高分辨率彩屏、全中文操作界面，易學易用。 2、具有畫點、直線、多段線、三維圓弧(空間圓弧)、圓、跑道、距形、涂布、自動圓角、 不規則三維樣條曲線等圖形元素；豐富的手工教導功能及圖形預覽功能。 3、具有區域陣列復制，平移運算，批量編輯，單步運行，I/O 輸入輸出等功能。 4、1500*600mm 超大行程打膠范圍，適用于更多不同尺寸大小產品的打膠工藝。 5、具有四種不同的拉絲工藝選擇，可解決拉絲等工藝難題。 6、動作參數編輯完畢，通過串口將動作參數下載到控制器中，即可脫機獨立運行。也可將 動作參數保存到手持盒的 SD 卡中，方便調用；并能進行設備間的圖形拷貝及保存。 7、手持盒配備 2G 的 SD 卡，可存儲數千個加工文件，每個文件可支持 8000 條指令，使用時 調出即可。 8、 每條動作指令都有獨立的開膠延時、關膠延時、退槍高度、獨立的提前關膠功能，靈活 的批量修改功能可以提高編輯效率，也可解決堆膠問題。 9、支持按類型分類批量修改參數。

技術參數：

 型號 Models TD-1560

加工范圍 Working Range X/Y/Z(mm) 1500 / 600 / 100

 最大負載 Load Y-AXIS / Z-AXIS 12 kg / 5 kg

移動速度 X&Y / Z (mm/sec) 0.1~400 / 100

重覆精度 Repetitive Positioning Accuracy +/- 0.02 mm/ Axis

 程序記錄容量 Program Capacity 至少100組、每組4000 points

資料儲存方式 Data Storage Type 2GB EmbedDisk

馬達系統 Motor System 三軸精密步進馬達

編輯模式 Programming Method 教導盒 / PC

外部控制界面 External Control Interface RS232

輸入電源 Power Supply/耗電功率 單相電壓 AC220V / 500W

工作環境溫度 Working Temperature 10 - 40 C

工作環境溼度 Working Relative Humidity 20 - 90% no condensation

外型尺寸 Dimensions (WxDxH mm) 1900 x 850 x 1300

機器重量 Robot Weight (kg) 200kg

以上資料數據僅供參考，因資料更新等原因以上資料可能與實物有出入僅供參考。
